iTNC 530 HEIDENHAIN 271
6.6 Cont
our
nag
e
s – Pr
ogr
ammation flexible de cont
ours FK

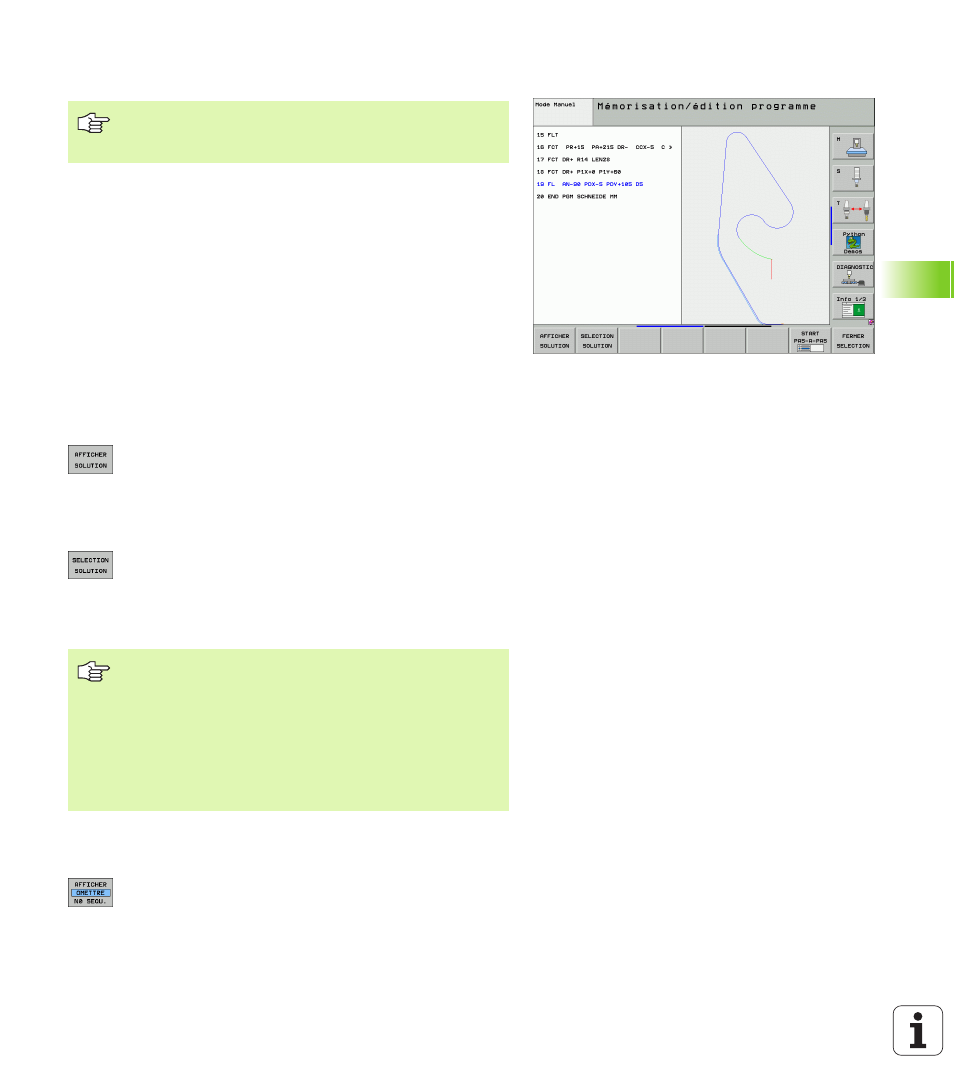

Graphisme de programmation FK
Souvent, lorsque les indications de coordonnées sont incomplètes, le
contour d’une pièce n’est pas défini clairement. La TNC affiche alors
les différentes solutions à l’aide du graphisme FK; il ne vous reste plus
qu’à sélectionner la solution correcte. Le graphisme FK représente le
contour de la pièce en plusieurs couleurs:
Lorsque les données donnent lieu à plusieurs solutions et que
l'élément de contour est en vert, sélectionnez le contour correct de la
manière suivante:
 Appuyer sur la softkey AFFICHER SOLUTION jusqu'à
ce que l'élément de contour soit affiché
correctement. Utilisez la fonction zoom (2ème barre
de softkeys) si vous ne pouvez pas distinguer les
unes des autres plusieurs solutions acceptables avec
la représentation standard
 L'élément de contour affiché correspond au plan: Le
définir avec la softkey SELECTION SOLUTION
Si vous ne désirez pas définir tout de suite un contour affiché en vert,
appuyez sur la softkey ACHEVER SELECTION pour poursuivre le
dialogue FK.
Afficher les numéros de séquence dans la fenêtre graphique
Pour afficher les numéros de séquence dans la fenêtre graphique:
 Mettre la softkey AFFICHER OMETTRE NO SÉQU.
sur AFFICHER (barre de softkeys 3)
Pour pouvoir utiliser le graphisme avec la programmation
FK, sélectionnez le partage d'écran PGM + GRAPHISME
(cf. „Mémorisation/édition de programme” à la page 53)
blanc L’élément de contour est clairement défini
vert Les données introduites donnent lieu à plusieurs
solutions; sélectionnez la bonne
rouge Les données introduites ne suffisent pas encore pour
définir l’élément de contour; introduisez d’autres
données
Il est souhaitable que vous définissiez aussi vite que
possible avec SELECTION SOLUTION les éléments de
contour en vert afin de restreindre la multiplicité de
solutions pour les éléments de contour suivants.
Le constructeur de votre machine peut choisir d’autres
couleurs pour le graphisme FK.
Les séquences CN d’un programme appelé avec PGM
CALL sont affichées par la TNC dans une autre couleur.
