iTNC 530 HEIDENHAIN

349

8.3 Définition de motifs a

v

e

c P

A

T

TERN DEF

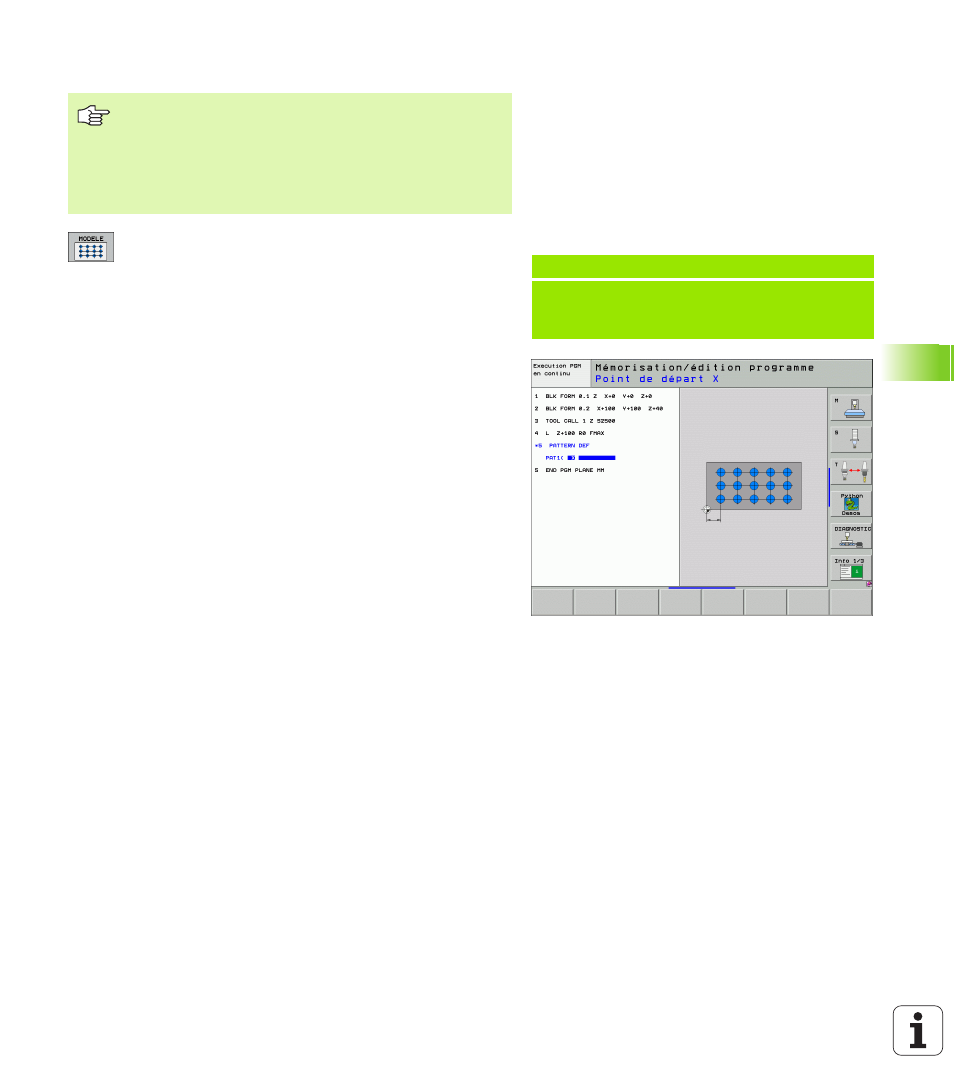

Définir un motif

Point initial X

(en absolu): Coordonnée du point

initial du motif dans l'axe X

Point initial Y

(en absolu): Coordonnée du point

initial du motif dans l'axe Y

Distance positions d'usinage X

(en incrémental):

Ecart entre les positions d'usinage dans le sens X.
Valeur positive ou négative

Distance positions d'usinage Y

(en incrémental):

Ecart entre les positions d'usinage dans le sens Y.
Valeur positive ou négative

Nombre de colonnes

: Nombre total de colonnes pour

le motif

Nombre de lignes

: Nombre total de lignes pour le

motif

Pivot de l'ensemble du motif

(en absolu): Angle de

rotation suivant lequel l'ensemble du motif doit
pivoter autour du point initial introduit. Axe de
référence: Axe principal du plan d'usinage actif (ex. X
avec l'axe d'outil Z). Valeur positive ou négative

Pivot axe principal

: Angle de rotation suivant lequel

seul l'axe principal du plan d'usinage subira une
distorsion par rapport au point initial introduit. Valeur
positive ou négative.

Pivot axe auxiliaire

: Angle de rotation suivant

lequel seul l'axe auxiliaire du plan d'usinage subira
une distorsion par rapport au point initial introduit.
Valeur positive ou négative.

Coordonnée surface pièce

(en absolu): Introduire la

coordonnée Z à laquelle doit débuter l'usinage

Si vous définissez une surface de pièce en Z différente
de 0, cette valeur agit en plus de la valeur du paramètre
Coord. surface pièce Q203 défini dans le cycle d'usinage.

Les paramètres Pivot axe principal et Pivot axe
auxiliaire

agissent en addition d'un Pivot de

l'ensemble du motif

exécuté précédemment.

Exemple: Séquences CN

10 L Z+100 R0 FMAX

11 PATTERN DEF
PAT1 (X+25 Y+33,5 DX+8 DY+10 NUMX5
NUMY4 ROT+0 ROTX+0 ROTY+0 Z+0)
