8 Programmation: Cycles
8.5 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets
Distance d'approche
Q200 (en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce
Profondeur
Q201 (en incrémental): Distance entre la
surface de pièce et le fond du trou (pointe conique du
foret
Avance plongée en profondeur
Q206: Vitesse de
déplacement de l'outil lors du perçage en mm/min.
Profondeur de passe
Q202 (en incrémental): Distance
parcourue par l'outil en une passe. La profondeur
n'est pas forcément un multiple de la profondeur de
passe. L'outil se déplace en une passe à la profondeur
lorsque:
la profondeur de passe est égale à la profondeur
la profondeur de passe est supérieure à la
profondeur
Coordonnée surface pièce
Q203 (en absolu):
Coordonnée de la surface de la pièce
Saut de bride
Q204 (en incrémental): Coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage)
Valeur réduction
Q212 (en incrémental): La
TNCdiminue la profondeur de passe Q202 de cette
valeur
Profondeur passe min.
Q205 (en incrémental): Si
vous avez introduit une valeur de réduction, la TNC
limite la passe à la valeur introduite sous Q205
Distance de sécurité en haut
Q258 (en
incrémental): Distance de sécurité pour le
positionnement en rapide lorsqu'après un retrait hors
du trou, la TNC redéplace l'outil à la profondeur de
passe actuelle; valeur lors de la première passe
Distance de sécurité en bas
Q259 (en incrémental):
Distance de sécurité pour le positionnement en
rapide lorsqu'après un retrait hors du trou, la TNC
redéplace l'outil à la profondeur de passe actuelle;
valeur lors de la dernière passe

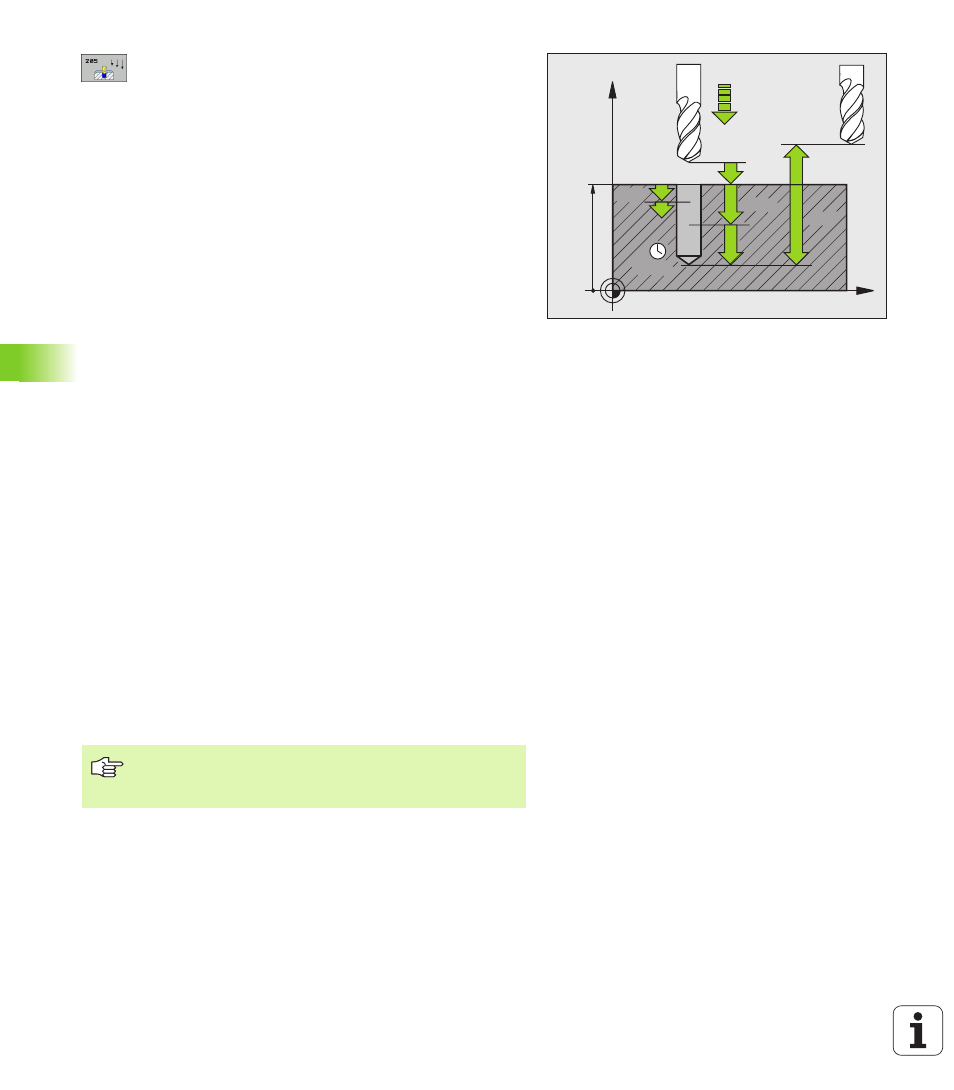

X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Q211
Q257
Si vous introduisez Q258 différent de Q259, la TNC
modifie régulièrement la distance de sécurité entre la
première et la dernière passe.
