348
8 Programmation: Cycles
8.3 Définition de motifs a
v
e
c P
A
T
TERN DEF

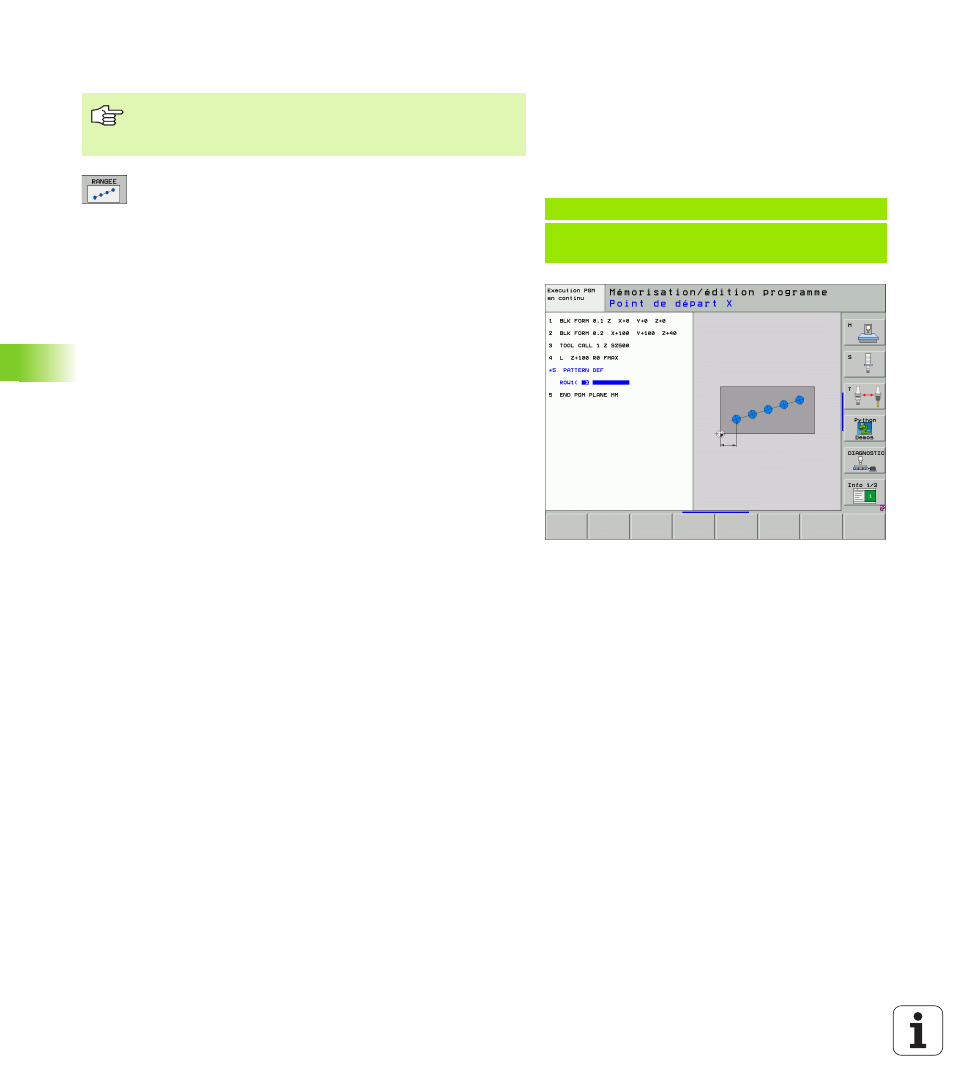

Définir une rangée
Point initial X
(en absolu): Coordonnée du point
initial de la rangée dans l'axe X
Point initial Y
(en absolu): Coordonnée du point
initial de la rangée dans l'axe Y
Distance positions d'usinage
(en incrémental):
Ecart entre les positions d'usinage. Valeur positive ou
négative
Nombre d'usinages
: Nombre total de positions
d'usinage
Pivot de l'ensemble du motif
(en absolu): Angle de
rotation autour du point initial introduit. Axe de
référence: Axe principal du plan d'usinage actif (ex. X
avec l'axe d'outil Z). Valeur positive ou négative
Coordonnée surface pièce
(en absolu): Introduire la
coordonnée Z à laquelle doit débuter l'usinage
Si vous définissez une surface de pièce en Z différente
de 0, cette valeur agit en plus de la valeur du paramètre
Coord. surface pièce Q203 défini dans le cycle d'usinage.
Exemple: Séquences CN
10 L Z+100 R0 FMAX
11 PATTERN DEF
ROW1 (X+25 Y+33,5 D+8 NUM5 ROT+0 Z+0)
