5 cont our n ag es – coor données polair es – HEIDENHAIN iTNC 530 (340 49x-04) Manuel d'utilisation
Page 266
266
6 Programmation: Programmer les contours
6.5 Cont
our
n
ag
es – Coor
données polair
es
Programmer une trajectoire hélicoïdale
Angle polaire
: Introduire l'angle total parcouru par
l'outil sur la trajectoire hélicoïdale. Après avoir
introduit l'angle, sélectionnez l'axe d'outil à l'aide
d'une touche de sélection d'axe.
Introduire en incrémental la coordonnée de la hauteur
de la trajectoire hélicoïdale
Sens de rotation DR
Trajectoire hélicoïdale sens horaire: DR–
Trajectoire hélicoïdale sens anti-horaire: DR+

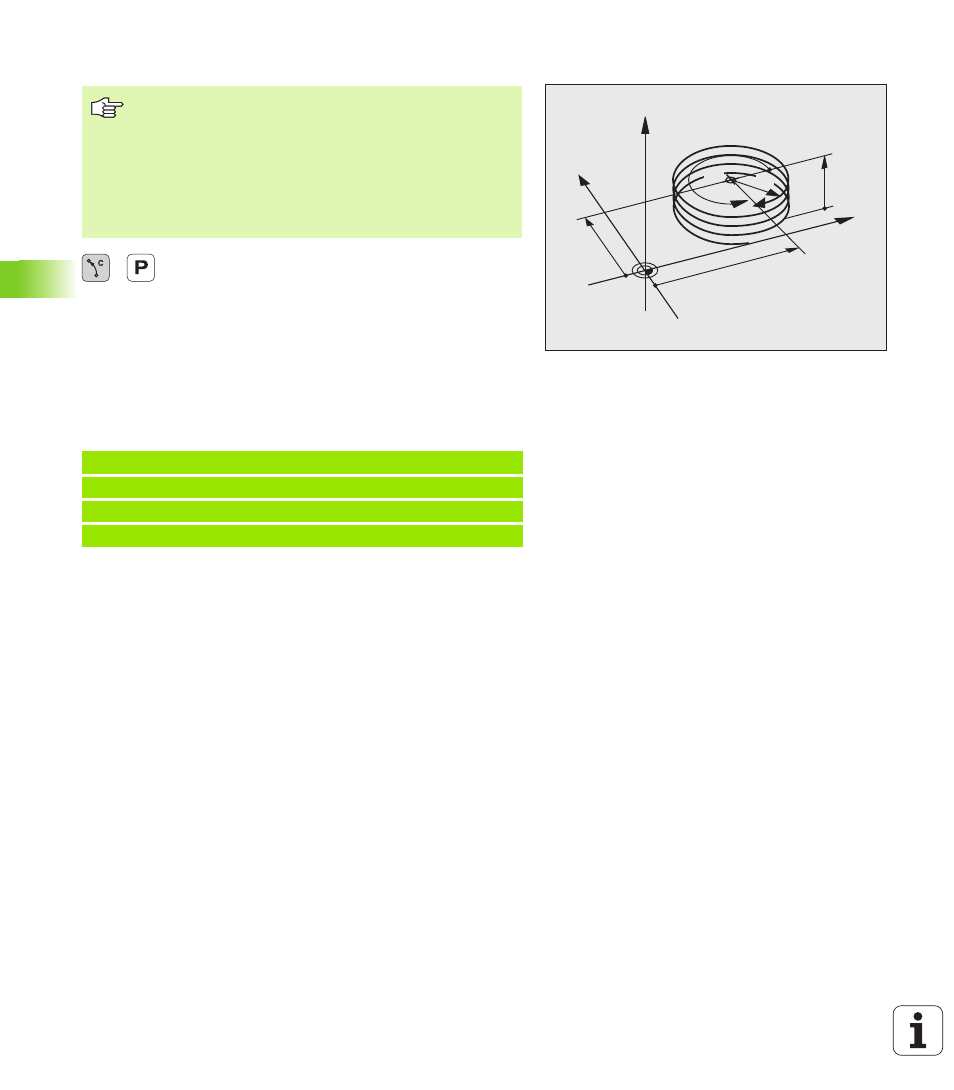

Exemple de séquences CN: Filetage M6 x 1 mm avec 5 rotations
Y
X
Z
25
40
5
270°
R3
CC
Introduisez le sens de rotation DR et l’angle total
incrémental IPA avec le même signe. Sinon, l’outil
pourrait effectuer une trajectoire erronée.
Pour l'angle total IPA, on peut introduire une valeur de –
5400° à +5400°. Si le filet comporte plus de 15 rotations,
programmez la trajectoire hélicoïdale dans une répétition
de parties de programme (cf. „Répétitions de parties de
programme”, page 586)
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
