8 Programmation: Cycles
8.5 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

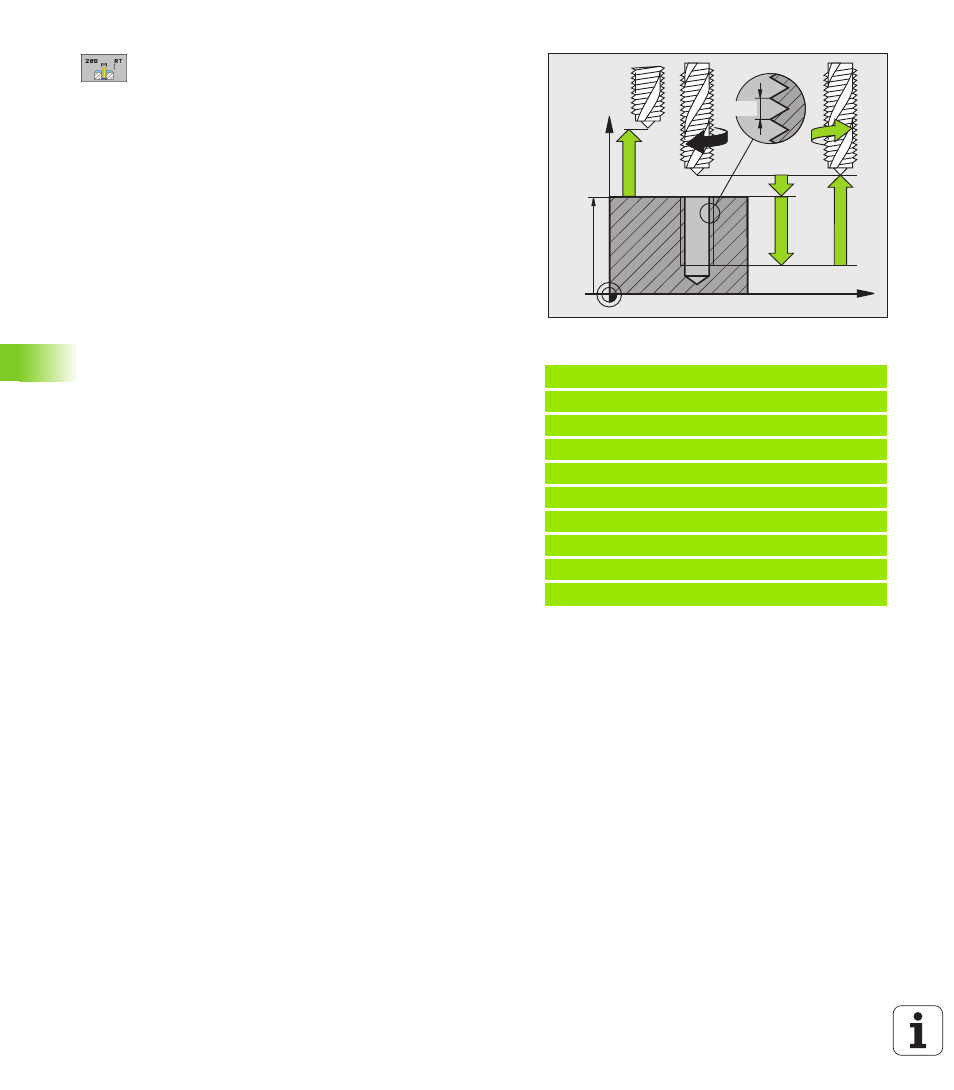

Distance d'approche
Q200 (en incrémental): Distance
entre la pointe de l'outil (position initiale) et la surface
de la pièce
Profondeur de filetage
Q201 (en incrémental):
Distance entre la surface de la pièce et la fin du filet
Pas de vis
Q239
Pas de la vis. Le signe détermine le sens du filet vers
la droite ou vers la gauche:
+= filet à droite
–= filet à gauche
Coordonnée surface pièce
Q203 (en absolu):
Coordonnée de la surface de la pièce
Saut de bride
Q204 (en incrémental): Coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage)
Profondeur de perçage pour brise-copeaux
Q257
(en incrémental): Passe à l'issue de laquelle la TNC
exécute un brise-copeaux
Retrait avec brise-copeaux
Q256: La TNC multiplie
le pas de vis Q239 par la valeur introduite et rétracte
l'outil lors du brise-copeaux en fonction de cette
valeur calculée. Si vous introduisez Q256 = 0, la TNC
sort l'outil entièrement du trou pour le desserrer (à la
distance d'approche)
Angle pour orientation broche
Q336 (en absolu):
Angle sur lequel la TNC positionne l'outil avant
l'opération de filetage; Ceci vous permet
éventuellement d'effectuer une reprise de filetage
Facteur vit. rot. pour retrait
Q403: Facteur en
fonction duquel la TNC augmente la vitesse de
rotation de la broche - et par là-même, l'avance de
retrait - pour la sortie du trou. Plage d’introduction:
0.0001 à 10
Dégagement en cas d'interruption du programme
Si vous appuyez sur la touche Stop externe pendant le filetage, la TNC
affiche la softkey DEGAGEMENT MANUEL. Si vous appuyez sur
DEGAGEMENT MANUEL, vous pouvez commander le dégagement
de l'outil. Pour cela, appuyez sur la touche positive de sens de l'axe de
broche actif.
Exemple: Séquences CN
26 CYCL DEF 209 TARAUD. BRISE-COP.
Q200=2
;DISTANCE D'APPROCHE
Q201=-20
;PROFONDEUR
Q239=+1
;PAS DE VIS
Q203=+25
;COORD. SURFACE PIÈCE
Q204=50
;SAUT DE BRIDE
Q257=5
;PROF. PERC. BRISE-COP.
Q256=+25
;RETR. BRISE-COPEAUX
Q336=50
;ANGLE BROCHE
Q403=1.5
;FACTEUR VIT. ROT.
Z
X
Q203
Q204
Q200
Q201
Q239
