iTNC 530 HEIDENHAIN 387
8.5 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

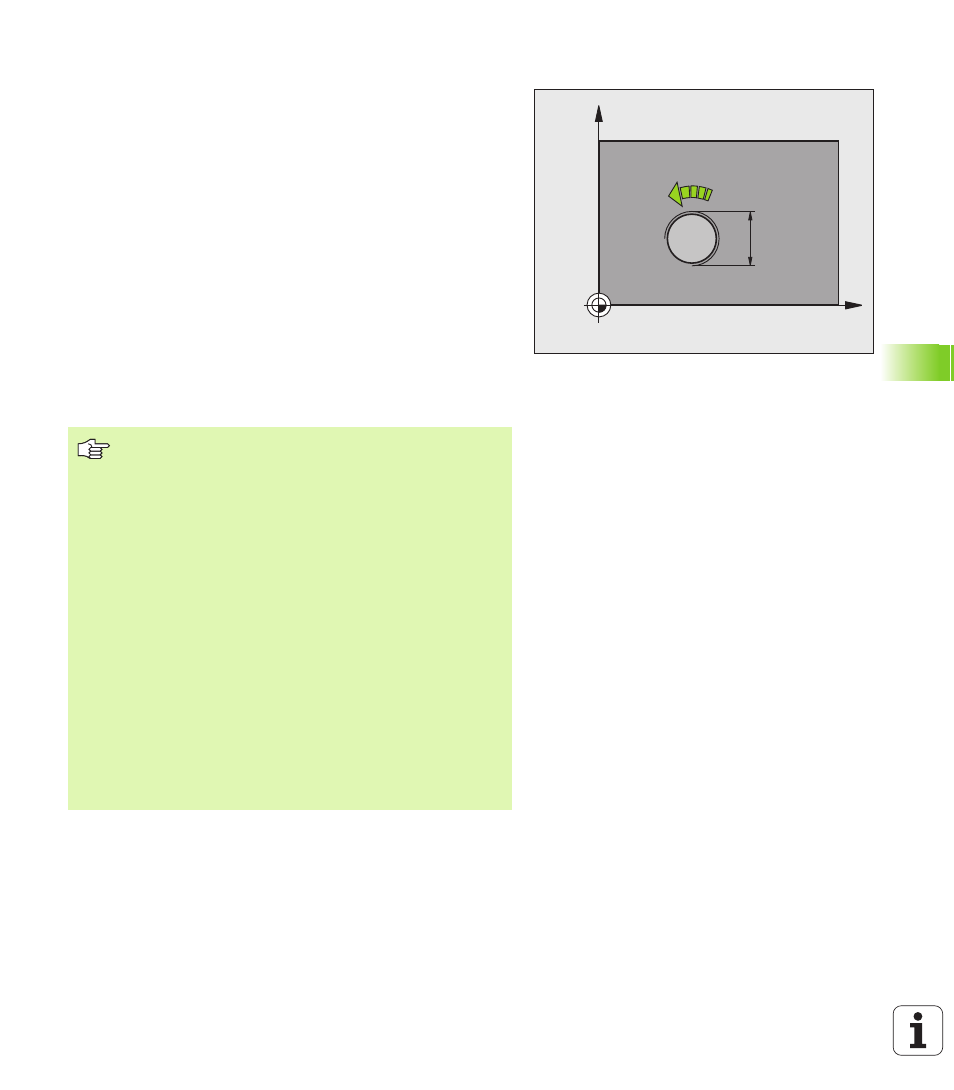

FRAISAGE DE FILETS (cycle 262)
1 La TNC positionne l'outil dans l'axe de broche en avance rapide
FMAX, à la distance d'approche introduite, au-dessus de la surface
de la pièce
2 Avec l'avance de pré-positionnement programmée, l'outil se
déplace sur le plan initial qui résulte du signe du pas de vis, du
mode de fraisage ainsi que du nombre filets par pas
3 Puis, l'outil se déplace tangentiellement vers le diamètre nominal
du filet en suivant une trajectoire hélicoïcale. Ce faisant, l'approche
hélicoïdale exécute également un déplacement compensateur
dans l'axe d'outil afin de pouvoir débuter avec la trajectoire du filet
sur le plan initial programmé
4 En fonction du paramètre Nombre de filets par pas, l'outil fraise le
filet en exécutant un déplacement hélicoïdal, plusieurs
déplacements hélicoïdaux décalés ou un déplacement hélicoïdal
continu
5 Puis l’outil quitte le contour par tangentement pour retourner au
point initial dans le plan d’usinage
6 En fin de cycle, la TNC déplace l'outil en avance rapide à la distance
d'approche ou – si celui-ci est programmé – au saut de bride
X
Y
Q207
Q335
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d’usinage avec
correction de rayon R0.
Le signe du paramètre de cycle Profondeur de filetage
détermine le sens de l’usinage. Si vous programmez
Profondeur de filetage = 0, la TNC n'exécute pas le cycle.
Le déplacement d'approche vers le diamètre nominal du
filet est réalisé dans le demi-cercle partant du centre. Si le
diamètre de l'outil est de 4 fois le pas de vis plus petit que
le diamètre nominal du filet, un pré-positionnement latéral
est exécuté.
Notez que la TNC exécute un déplacement compensatoire
dans l'axe d'outil avant le déplacement d'approche.
L'importance du déplacement compensatoire correspond
au maximum à la moitié du pas de vis. Le trou doit
présenter un emplacement suffisant!
Lorsque vous modifiez la profondeur de filetage, la TNC
modifie automatiquement le point initial du déplacement
hélicoïdal.
