350
8 Programmation: Cycles
8.3 Définition de motifs a
v
e
c P
A
T
TERN DEF

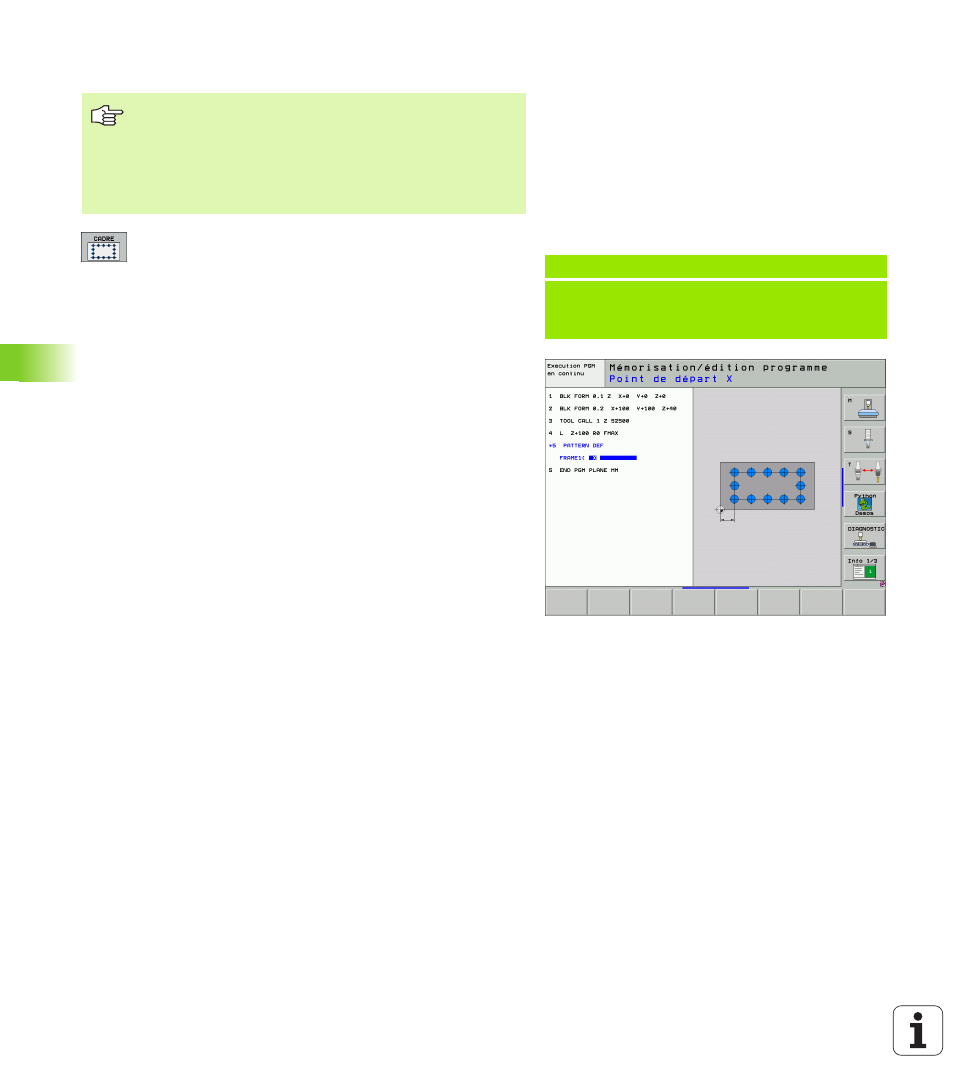

Définir un cadre
Point initial X
(en absolu): Coordonnée du point
initial du cadre dans l'axe X
Point initial Y
(en absolu): Coordonnée du point
initial du cadre dans l'axe Y
Distance positions d'usinage X
(en incrémental):
Ecart entre les positions d'usinage dans le sens X.
Valeur positive ou négative
Distance positions d'usinage Y
(en incrémental):
Ecart entre les positions d'usinage dans le sens Y.
Valeur positive ou négative
Nombre de colonnes
: Nombre total de colonnes pour
le motif
Nombre de lignes
: Nombre total de lignes pour le
motif
Pivot de l'ensemble du motif
(en absolu): Angle de
rotation suivant lequel l'ensemble du motif doit
pivoter autour du point initial introduit. Axe de
référence: Axe principal du plan d'usinage actif (ex. X
avec l'axe d'outil Z). Valeur positive ou négative
Pivot axe principal
: Angle de rotation suivant lequel
seul l'axe principal du plan d'usinage subira une
distorsion par rapport au point initial introduit. Valeur
positive ou négative.
Pivot axe auxiliaire
: Angle de rotation suivant
lequel seul l'axe auxiliaire du plan d'usinage subira
une distorsion par rapport au point initial introduit.
Valeur positive ou négative.
Coordonnée surface pièce
(en absolu): Introduire la
coordonnée Z à laquelle doit débuter l'usinage
Si vous définissez une surface de pièce en Z différente
de 0, cette valeur agit en plus de la valeur du paramètre
Coord. surface pièce Q203 défini dans le cycle d'usinage.
Les paramètres Pivot axe principal et Pivot axe
auxiliaire
agissent en addition d'un Pivot de
l'ensemble du motif
exécuté précédemment.
Exemple: Séquences CN
10 L Z+100 R0 FMAX
11 PATTERN DEF
FRAME1 (X+25 Y+33,5 DX+8 DY+10 NUMX5
NUMY4 ROT+0 ROTX+0 ROTY+0 Z+0)
