250
6 Programmation: Programmer les contours
6.4 Cont
our
nag
e
s – Coor
données car
tésiennes

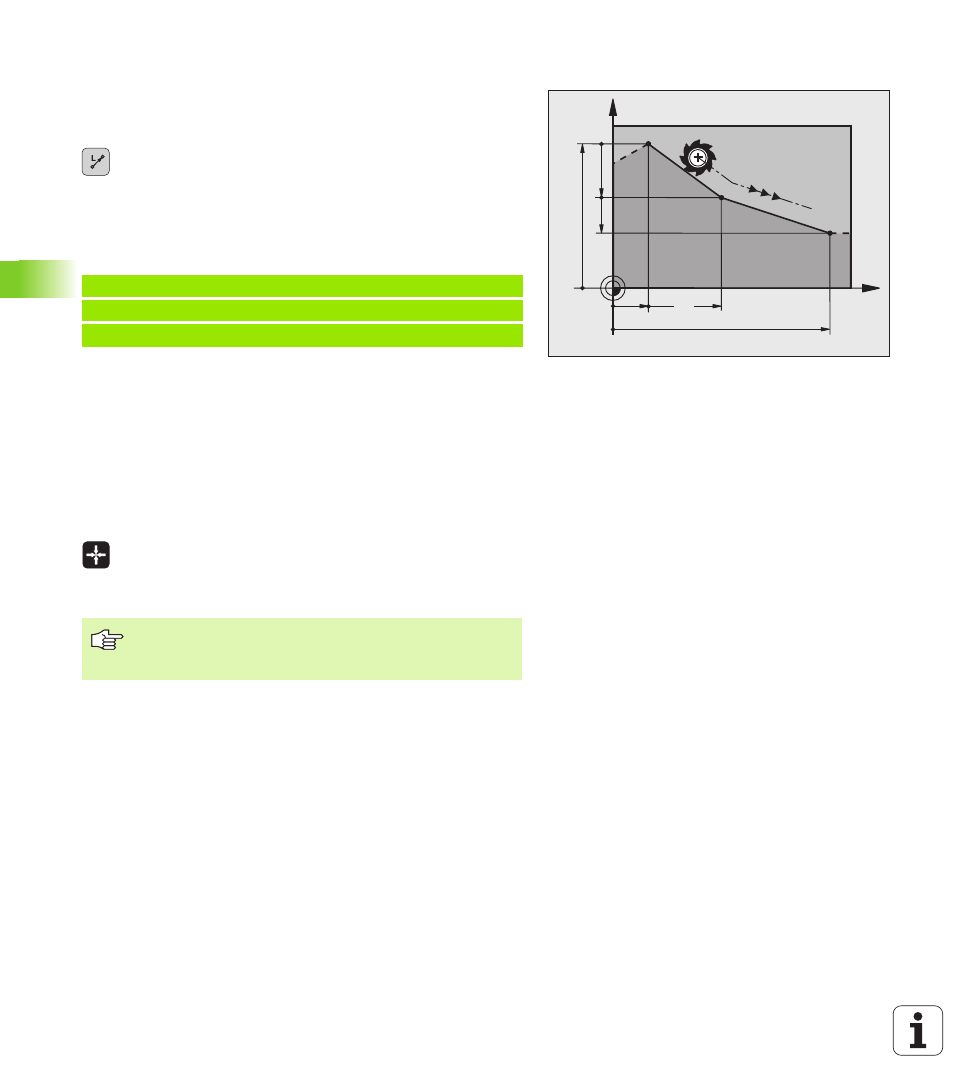

Droite L
La TNC déplace l'outil sur une droite allant de sa position actuelle
jusqu'au point final de la droite. Le point initial correspond au point final
de la séquence précédente.
Coordonnées
du point final de la droite, si nécessaire
Correction de rayon RL/RR/R0
Avance F
Fonction auxiliaire M
Exemple de séquences CN
Validation de la position effective (transfert du point courant)
Vous pouvez aussi générer une séquence linéaire (séquence L) avec
la touche „VALIDATION DE LA POSITION EFFECTIVE“:
Déplacez l'outil en mode Manuel jusqu'à la position qui doit être
validée
Commutez l'affichage de l'écran sur Mémorisation/édition de
programme
Sélectionner la séquence de programme derrière laquelle doit être
insérée la séquence L
Appuyer sur la touche „VALIDATION DE LA
POSITION EFFECTIVE“: La TNC génère une
séquence L ayant les coordonnées de la position
effective
X
Y
60
15
40
10
10
20
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Vous définissez avec la fonction MOD le nombre d'axes
que la TNC mémorise dans la séquence L (cf.
„Sélectionner la fonction MOD”, page 712).
