Définir un arc de cercle – HEIDENHAIN iTNC 530 (340 49x-04) Manuel d'utilisation
Page 352
352
8 Programmation: Cycles
8.3 Définition de motifs a
v
e
c P
A
T
TERN DEF

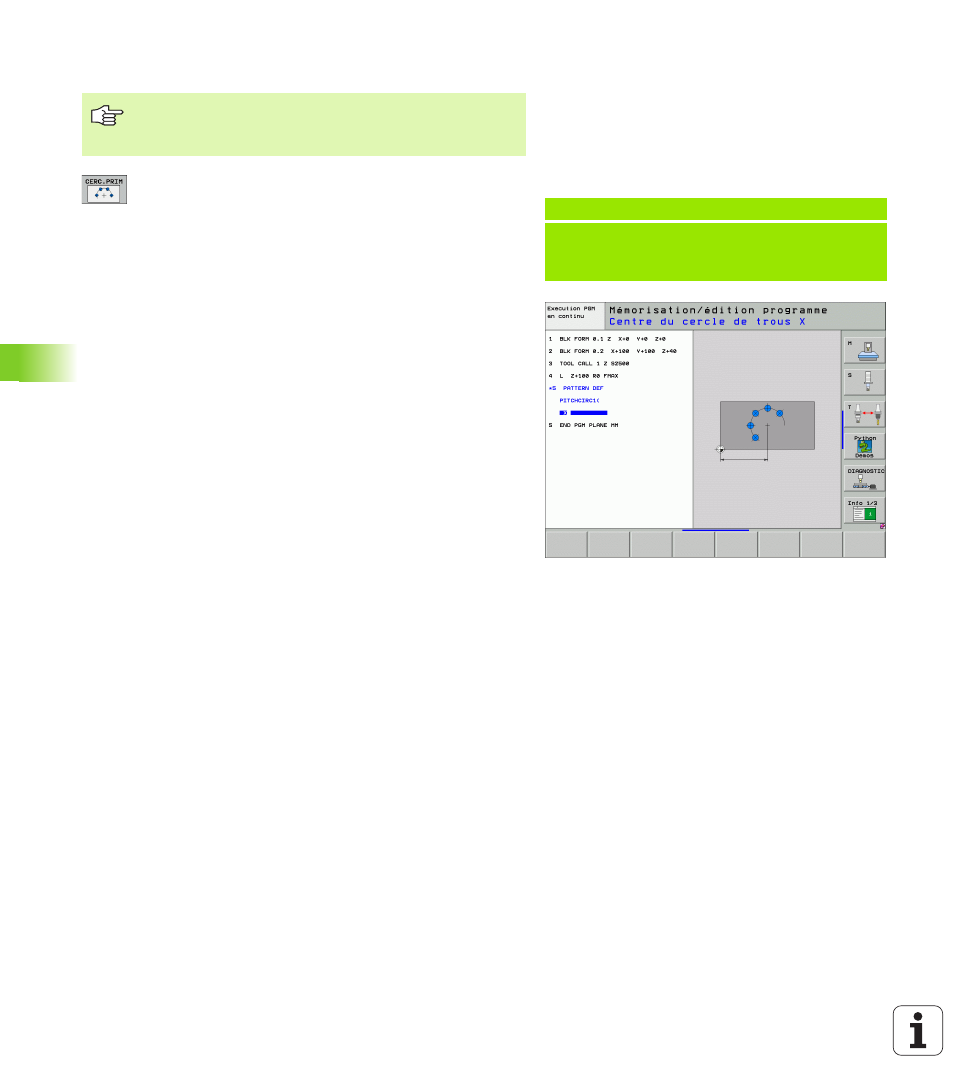

Définir un arc de cercle
Centre du cercle de trous X
(en absolu):
Coordonnée du centre du cercle dans l'axe X
Centre du cercle de trous Y
(en absolu):
Coordonnée du centre du cercle dans l'axe Y
Diamètre du cercle de trous
: Diamètre du cercle de
trous
Angle initial
: Angle polaire de la première position
d'usinage. Axe de référence: Axe principal du plan
d'usinage actif (ex. X avec l'axe d'outil Z). Valeur
positive ou négative
Incrément angulaire/angle final
: Angle polaire
incrémental entre deux positions d'usinage. Valeur
positive ou négative. En alternative, on peut introduire
l'angle final (commutation par softkey)
Nombre d'usinages
: Nombre total de positions
d'usinage sur le cercle
Coordonnée surface pièce
(en absolu): Introduire la
coordonnée Z à laquelle doit débuter l'usinage
Si vous définissez une surface de pièce en Z différente
de 0, cette valeur agit en plus de la valeur du paramètre
Coord. surface pièce Q203 défini dans le cycle d'usinage.
Exemple: Séquences CN
10 L Z+100 R0 FMAX
11 PATTERN DEF
PITCHCIRC1 (X+25 Y+33 D80 START+45 STEP30
NUM8 Z+0)
