6 Programmation: Programmer les contours
6.4 Cont
our
nag
e
s – Coor
données car
tésiennes

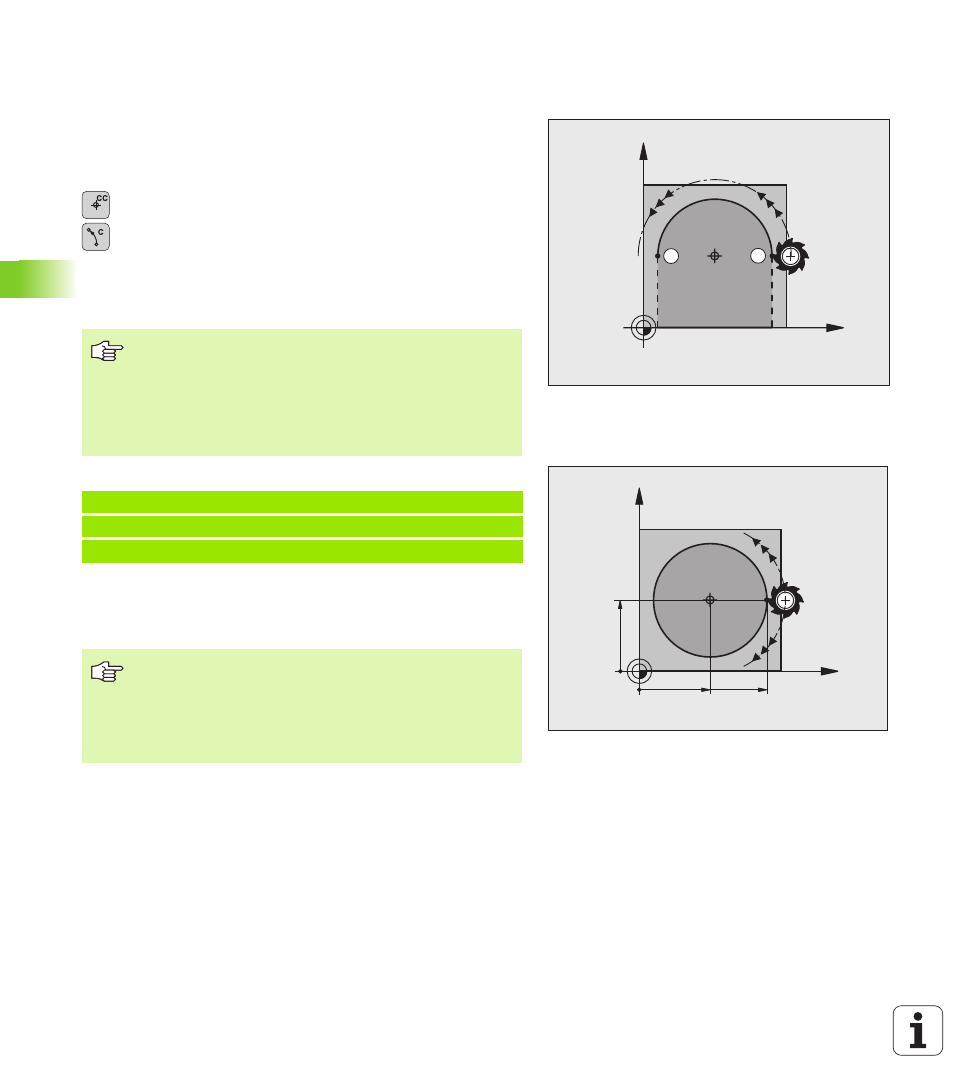

Trajectoire circulaire C autour du centre de
cercle CC
Définissez le centre de cercle CC avant de programmer la trajectoire
circulaire C. La dernière position d'outil programmée avant la
séquence C correspond au point initial de la trajectoire circulaire.
Déplacer l’outil sur le point initial de la trajectoire circulaire
Coordonnées
du centre de cercle
Coordonnées
du point final de l'arc de cercle
Sens de rotation DR, si nécessaire:
Avance F
Fonction auxiliaire M
Exemple de séquences CN
Cercle entier
Pour le point final, programmez les mêmes coordonnées que celles du
point initial.
S
E
X
Y
CC
X
Y
25
45
25
CC
DR+
DR
La TNC parcourt normalement les déplacements
circulaires dans le plan d'usinage actif. Si vous
programmez des cercles qui ne sont pas situés dans le
plan d'usinage actif, par exemple C Z... X... DR+ avec
l'axe d'outil Z et avec pivotement simultané du
déplacement, la TNC décrit un cercle dans l'espace, par
conséquent un cercle sur trois axes.
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Le point initial et le point final du déplacement circulaire
doivent se situer sur la trajectoire circulaire.
Tolérance d’introduction: Jusqu’à 0.016 mm
(paramétrable dans PM7431).
Cercle le plus petit que la TNC peut parcourir: .0016 µm.
