240 6 Programmation: Programmer les contours
6.2 Pr
incipes des f
onctions de cont
our
nag
e
Correction de rayon
La correction de rayon doit être dans la séquence vous permettant
d'aborder le premier élément du contour. Elle ne doit pas commencer
dans une séquence de trajectoire circulaire. Auparavant, programmez-
la dans une séquence linéaire (cf. „Contournages – Coordonnées
cartésiennes”, page 249) ou une séquence d'approche du contour
(séquence APPR, cf. „Approche et sortie du contour”, page 242).
Prépositionnement
Au début d’un programme d’usinage, prépositionnez l’outil de manière
à éviter que l’outil et la pièce ne soient endommagés.
Créer des séquences CN avec les touches de contournage
Avec les touches de fonction de contournage grises, vous ouvrez le
dialogue conversationnel Texte clair. La TNC réclame toutes les
informations et insère la séquence de programme à l’intérieur du
programme d’usinage.

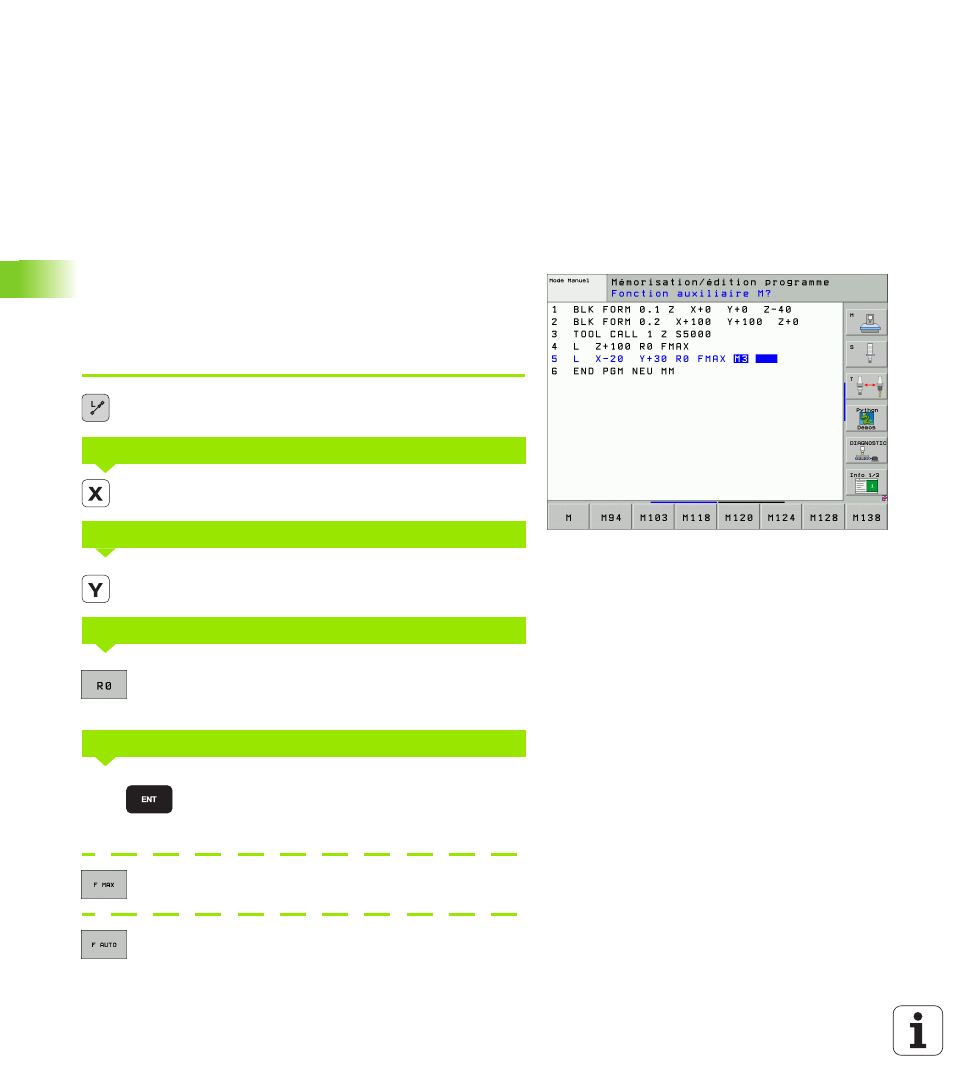

Exemple – Programmation d'une droite.
Ouvrir le dialogue de programmation: Ex. Droite
Introduire les coordonnées du point final de la droite,
par ex. -20 en X
Introduire les coordonnées du point final de la droite,
par ex. -30 en Y; valider avec la touche ENT
Sélectionner la correction de rayon: Par exemple,
appuyer sur la softkey R0; l'outil se déplace sans
correction de rayon
Introduire l'avance, valider avec ENT: Ex. 100 mm/
min. Avec la programmation INCH: L'introduction de
100 correspond à l'avance de 10 pouces/min.
Se déplacer en rapide: Appuyer sur FMAX, ou
Déplacer l'outil avec l'avance définie dans la
séquence TOOL CALL: Appuyer sur FAUTO
COORDONNÉES?
COORDONNÉES?
CORR. RAYON: RL/RR/SANS CORR.:?
AVANCE F=? / F MAX = ENT
100
