604
11 Programmation: Paramètres Q
1
1
.3 Décr
ir
e les cont
ours a
v
e
c les f
o
nctions ar
ithmétiques
11.3 Décrire les contours avec les
fonctions arithmétiques
Application
Grâce aux paramètres Q, vous pouvez programmer des fonctions
arithmétiques de base dans le programme d'usinage:
Sélectionner la fonction de paramètres Q: Appuyer sur la touche Q
(dans le champ d'introduction numérique, à droite). La barre de
softkeys affiche les fonctions des paramètres Q
Sélectionner les fonctions arithmériques de base: Appuyer sur la
softkey FONCT. ARITH. DE BASE. La TNC affiche les softkeys
suivantes:

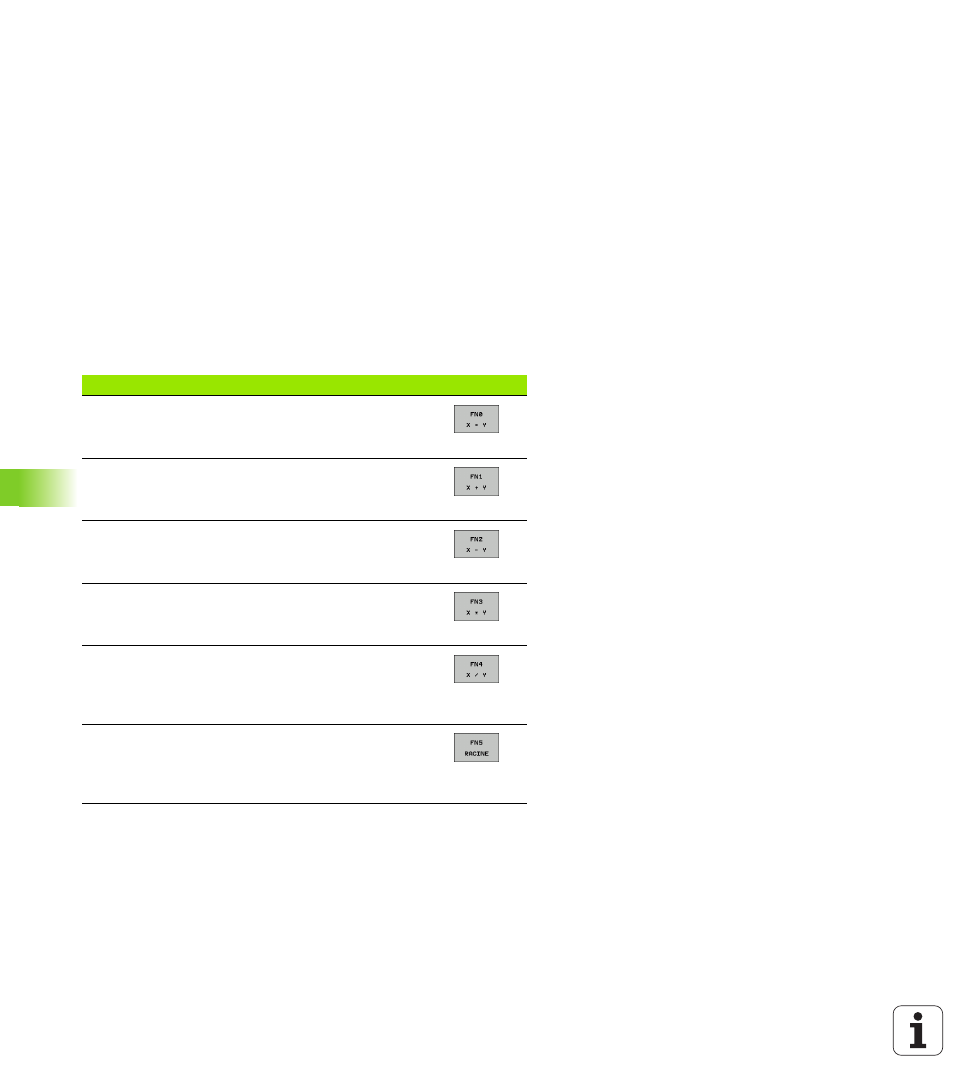

Tableau récapitulatif
A droite du signe „=“, vous pouvez introduire:
deux nombres
deux paramètres Q
un nombre et un paramètre Q
A l’intérieur des équations, vous pouvez donner le signe de votre choix
aux paramètres Q et valeurs numériques.
Fonction
Softkey
FN 0: AFFECTATION
Ex. FN 0: Q5 = +60
Affecter directement une valeur
FN 1: ADDITION
Ex. FN 1: Q1 = -Q2 + -5
Définir la somme de deux valeurs et l’affecter
FN 2: SOUSTRACTION
Ex. FN 2: Q1 = +10 - +5
Définir la différence de deux valeurs et l’affecter
FN 3: MULTIPLICATION
Ex. FN 3: Q2 = +3 * +3
Définir le produit de deux valeurs et l’affecter
FN 4: DIVISION
Ex. FN 4: Q4 = +8 DIV +Q2
Définir le quotient de deux valeurs et l'affecter
Interdit: Division par 0!
FN 5: RACINE
Ex. FN 5: Q20 = SQRT 4
Extraire la racine carrée d'un nombre et l'affecter
Interdit: Racine carrée d'une valeur négative!
