iTNC 530 HEIDENHAIN 225
5.4 Cor
rection d'outil tr
idimensi
onnelle (option de logiciel 2)

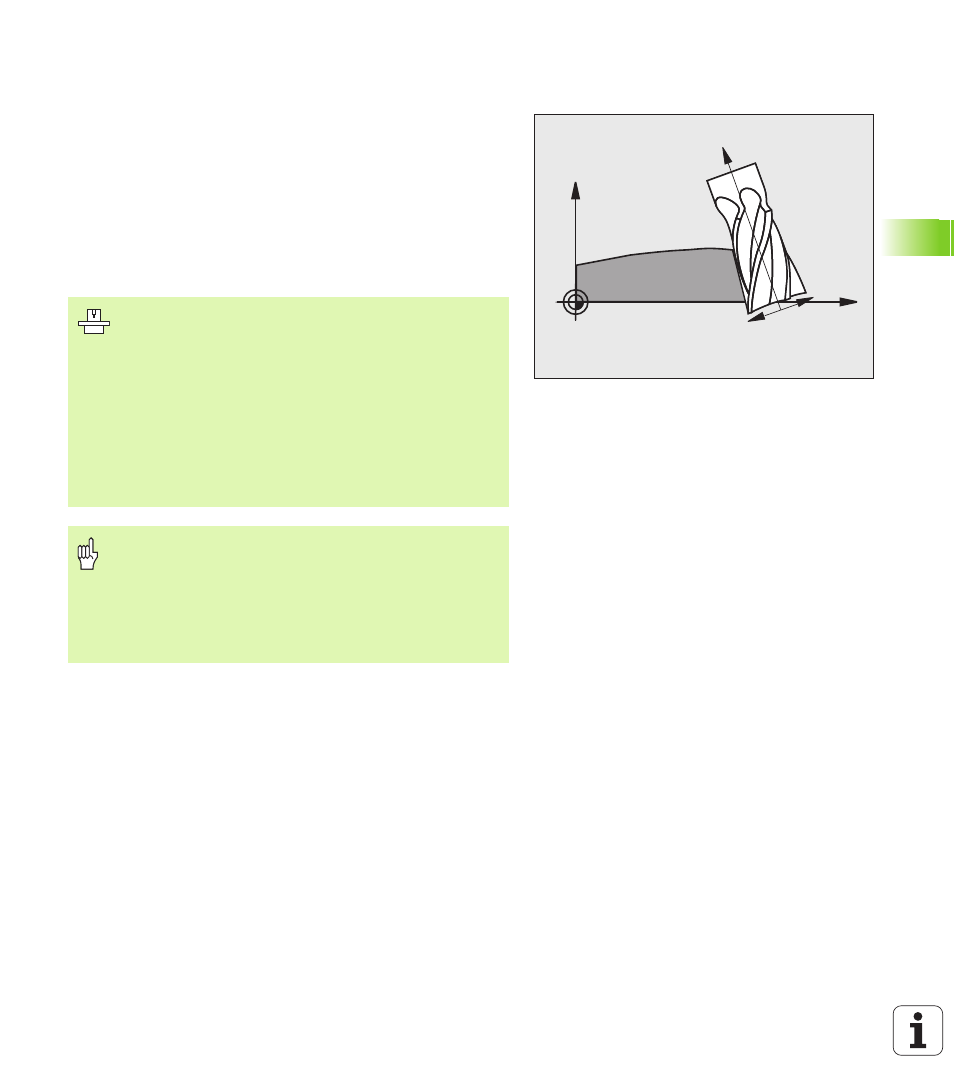

Peripheral milling: Correction 3D avec
orientation de l'outil
La TNC décale l'outil perpendiculairement au sens du déplacement et
perpendiculairement au sens de l'outil, en fonction de la somme des
valeurs delta DR (tableau d'outils et TOOL CALL). Le sens de correction
est à définir avec la correction de rayon RL/RR (cf. figure, sens du
déplacement Y+). Pour que la TNC puisse atteindre l'orientation
définie, vous devez activer la fonction M128 (cf. „Conserver la position
de la pointe de l'outil lors du positionnement des axes inclinés
(TCPM*): M128 (option de logiciel 2)” à la page 327). La TNC
positionne alors automatiquement les axes rotatifs de la machine de
manière à ce que l'outil puisse atteindre l'orientation d'outil
programmée avec la correction active.
Vous pouvez définir l'orientation d'outil de deux manières:
„ Dans la séquence LN en indiquant les composantes TX, TY et TZ
„ Dans une séquence L en indiquant les coordonnées des axes
rotatifs
X
Z
RL
RR
Cette fonction n'est possible que sur les machines dont la
configuration d'inclinaison des axes peut permettre de
définir les angles spatiaux. Consultez le manuel de votre
machine.
La TNC n'est pas en mesure de positionner
automatiquement les axes rotatifs sur toutes les
machines. Consultez le manuel de votre machine.
Vous devez savoir que la TNC exécute une correction en
fonction des valeurs Delta définies. Un rayon d'outil R
défini dans le tableau d’outils n'a aucune influence sur la
correction.
Danger de collision!
Sur les machines dont les axes rotatifs n'autorisent
qu'une plage de déplacement limitée et lors du
positionnement automatique, des déplacements peuvent
nécessiter, par exemple, une rotation de la table à 180°.
Surveillez les risques de collision de la tête avec la pièce
ou avec les matériels de serrage.
