558

9 Programmation: Fonctions spéciales

9.2 La f

onction PLANE: Inclinaison du pl

an d'usinag

e (option de logiciel 1)

Paramètres d'introduction

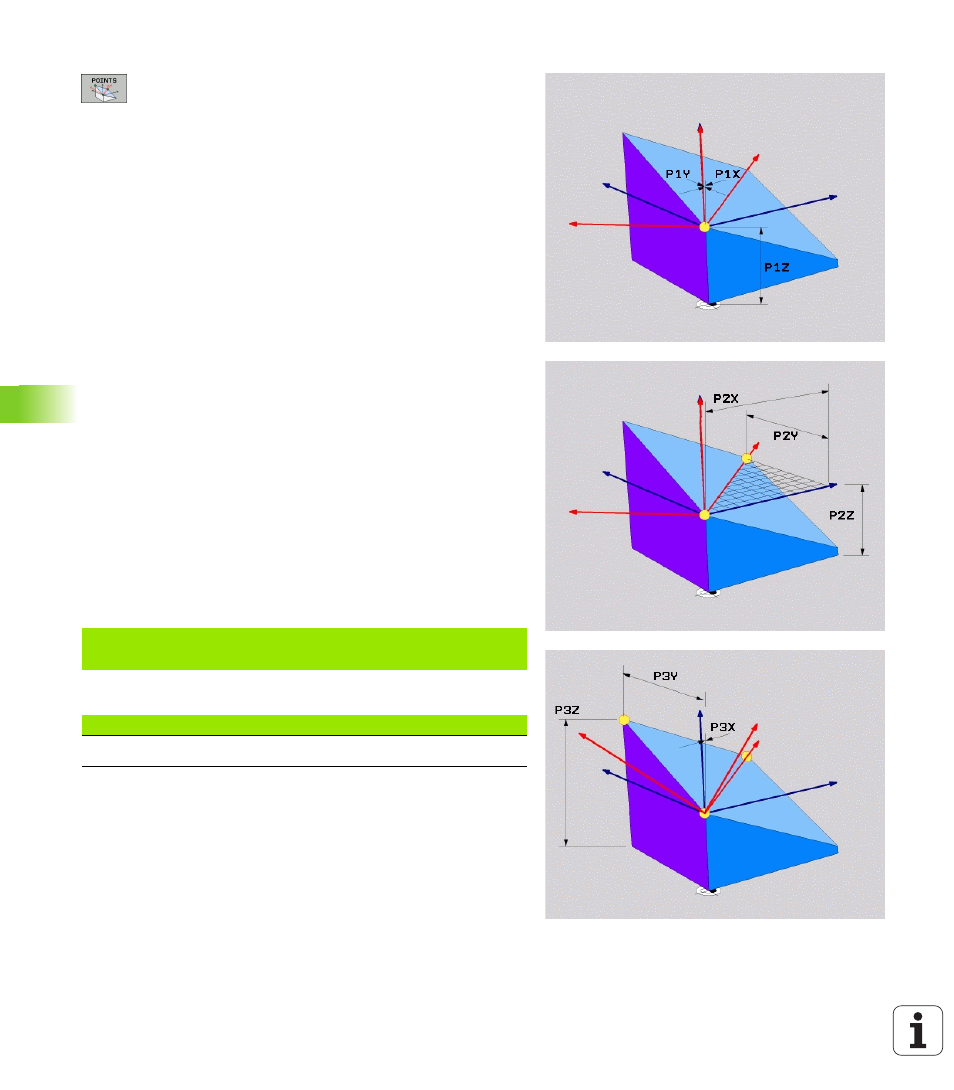

Coordonnée X 1er point du plan?

: Coordonnée X P1X

du premier point du plan (cf. figure en haut et à droite)

Coordonnée Y 1er point du plan?

: Coordonnée Y P1Y

du premier point du plan (cf. figure en haut et à droite)

Coordonnée Z 1er point du plan?

: Coordonnée Z P1Z

du 1er point du plan (cf. figure en haut et à droite)

Coordonnée X 2ème point du plan?

: Coordonnée X

P2X

du 2ème point du plan (cf. figure de droite, au

centre)

Coordonnée Y 2ème point du plan?

: Coordonnée Y

P2Y

du 2ème point du plan (cf. figure de droite, au

centre)

Coordonnée Z 2ème point du plan?

: Coordonnée Z

P2Z

du 2ème point du plan (cf. figure de droite, au

centre)

Coordonnée X 3ème point du plan?

: Coordonnée X

P3X

du 3ème point du plan (cf. figure en bas et à

droite)

Coordonnée Y 3ème point du plan?

: Coordonnée Y

P3Y

du 3ème point du plan (cf. figure en bas et à

droite)

Coordonnée Z 3ème point du plan?

: Coordonnée Z

P3Z

du 3ème point du plan (cf. figure en bas et à

droite)

Poursuivre avec les propriétés de positionnement (cf.

„Définir le comportement de positionnement de la
fonction PLANE” à la page 562)

Séquence CN

Abréviations utilisées

5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 .....

Abréviation

Signification

POINTS

points
