294 6 Programmation: Programmer les contours
6.8 Exploitation de fic
h
iers DXF (option de logiciel)

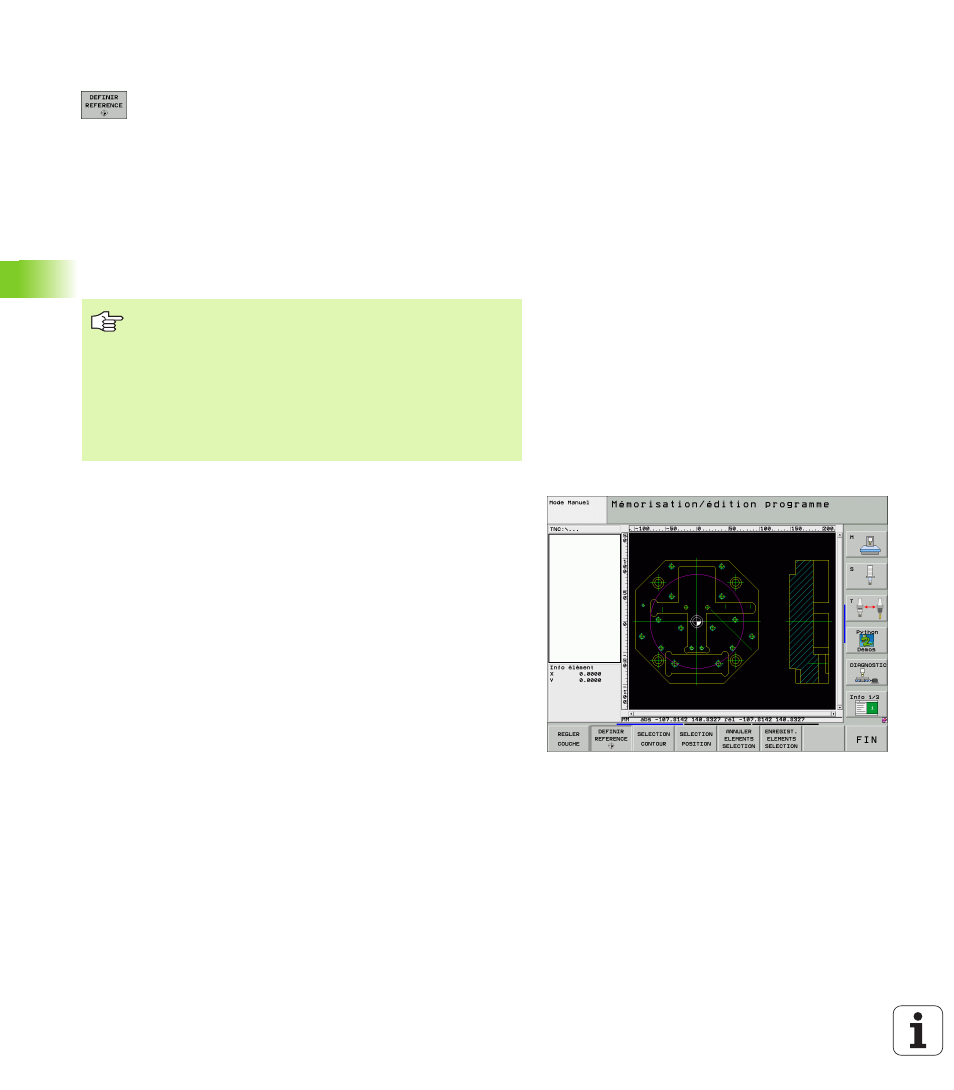

Sélectionner comme point de référence le point d'intersection de
deux éléments
 Sélectionner le mode pour définir le point de
référence
 Avec la touche gauche de la souris, cliquer sur le
premier élément (droite, cercle entier ou arc de
cercle): La TNC affiche avec une étoile les points de
référence sélectionnables situés sur l'élément
marqué
 Avec la touche gauche de la souris, cliquer sur le
deuxième élément (droite, cercle entier ou arc de
cercle): La TNC inscrit le symbole du point de
référence sur le point d'intersection
Informations relatives aux éléments
La TNC affiche en bas et à gauche de l'écran l'éloignement du point
de référence sélectionné par rapport au point zéro du plan.
La TNC calcule aussi le point d'intersection de 2 éléments
lorsqu'il est situé dans le prolongement d'un élément.
Si la TNC doit calculer plusieurs points d'intersection, elle
sélectionne alors le point d'intersection le plus proche de
l'endroit où l'on a cliqué avec la souris sur le deuxième
élément.
Si la TNC ne peut pas calculer de point d'intersection, elle
annule dans ce cas un élément qui est déjà marqué.
