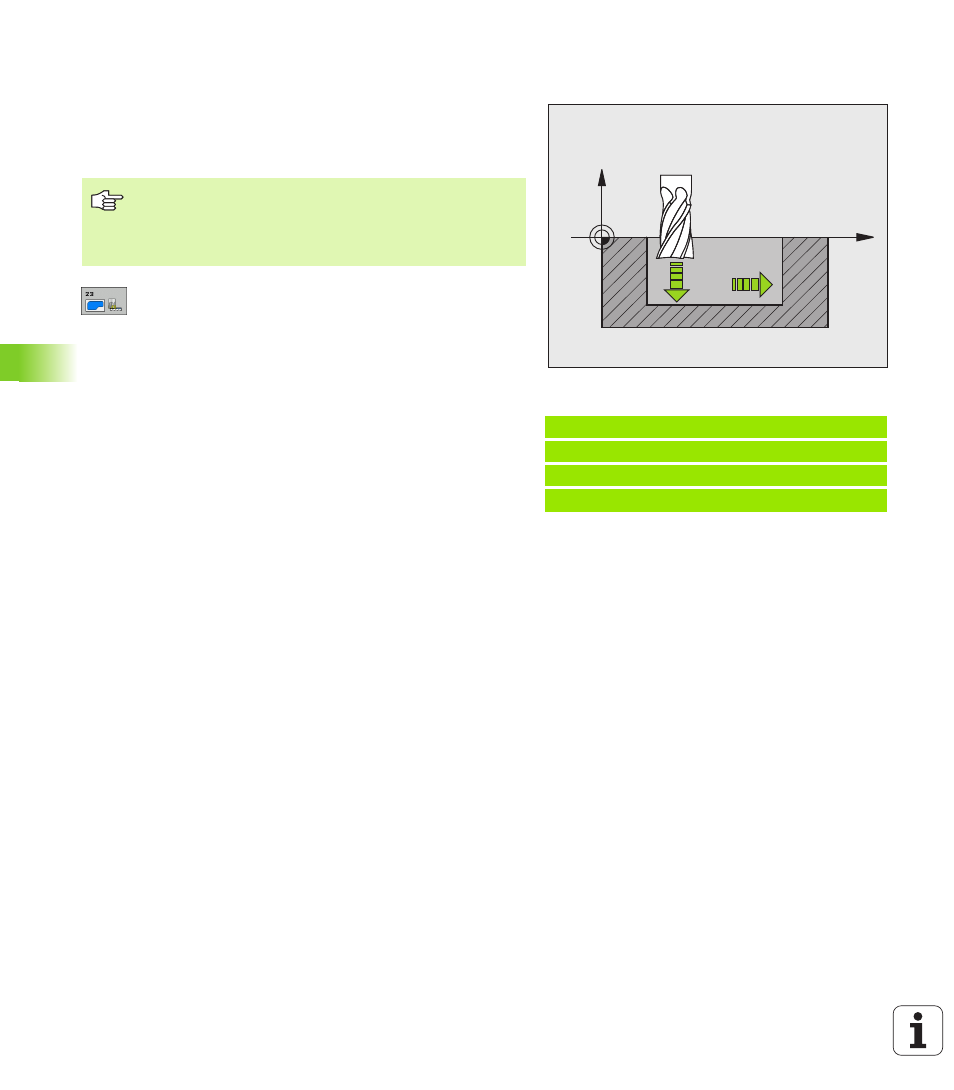

460 8 Programmation: Cycles
8.8 Cy
cles SL
FINITION EN PROFONDEUR (cycle 23)
La TNC déplace l'outil en douceur (cercle tangentiel vertical) vers la
surface à usiner s'il y a suffisamment de place pour cela. Si
l'encombrement est réduit, la TNC déplace l'outil verticalement à la
profondeur programmée. L'outil fraise ensuite ce qui reste après
l'évidement, soit la valeur de la surépaisseur de finition.
 Avance plongée en profondeur Q11: Vitesse de
déplacement de l'outil lors de la plongée
 Avance évidement Q12: Avance de fraisage
 Avance retrait Q208: Vitesse de déplacement de
l'outil à sa sortie du trou après l'usinage, en mm/min.
Si vous introduisez Q12 = 0, l'outil sort alors avec
l'avance Q12
Exemple: Séquences CN
60 CYCL DEF 23 FINITION EN PROF.
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=350 ;AVANCE ÉVIDEMENT
Q208=99999 ;AVANCE RETRAIT
X
Z
Q11
Q12
Remarques avant que vous ne programmiez
La TNC détermine automatiquement le point initial pour la
finition. Celui-ci dépend des relations d'emplacement à
l'intérieur de la poche.
