9.2 La f
onction PLANE: Inclinaison du pl
an d'usinag
e (option de logiciel 1)
Définir la fonction PLANE
Afficher la barre de softkeys avec les fonctions
spéciales
Sélectionner la fonction PLANE: Appuyer sur la softkey
INCLINAISON PLAN D'USINAGE: La TNC affiche
dans la barre de softkeys les possibilités de définition
disponibles
Sélectionner la fonction lorsque l'animation est active
Activer l'animation: Mettre la softkey SÉLECTION ANIMATION
ACT./DÉSACT. sur ACT
Lancer l'animation pour les différentes possibilités de définition:
Appuyer sur l'une des softkeys disponibles; la TNC met dans une
autre couleur la softkey actionnée et lance l'animation
correspondante
Pour valider la fonction active en cours: Appuyer à nouveau sur la
touche ENT ou sur la softkey de la fonction active: La TNC poursuit
le dialogue et demande les paramètres nécessaires
Sélectionner la fonction lorsque l'animation est inactive
Sélectionner directement par softkey la fonction désirée: La TNC
poursuit le dialogue et demande les paramètres nécessaires
Affichage de positions

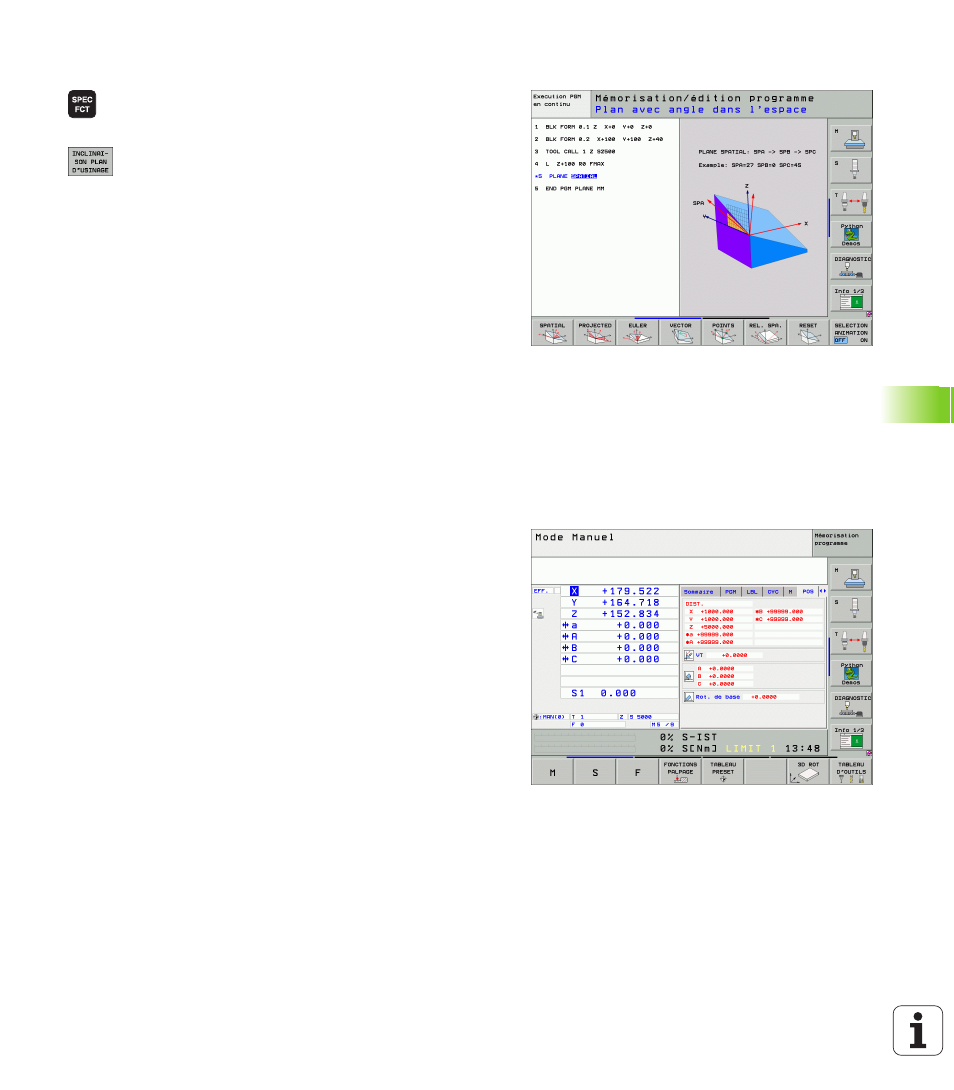

Dès qu'une fonction PLANE est activée, la TNC affiche l'angle dans
l'espace calculé dans l'affichage d'état supplémentaire (cf. figure).
Quelle que soit la fonction PLANE utilisée, la TNC en revient toujours de
manière au calcul de l'angle dans l'espace.
