430
12 Fonctions MOD
1
2.13 Intr
od
uir
e les limit
es de la
z
one
de d
é
placement, af
fic
h
ag
e d
u
po
int
Calculer et introduire la zone de déplacement
max.
U
U
U
U
Sélectionner l'affichage de position REF
U
U
U
U
Aborder les limites positive et négative souhaitées sur les axes X, Y
et Z
U
U
U
U
Noter les valeurs avec leur signe
U
U
U
U
Sélectionner les fonctions MOD: Appuyer sur la touche MOD.
U
U
U
U

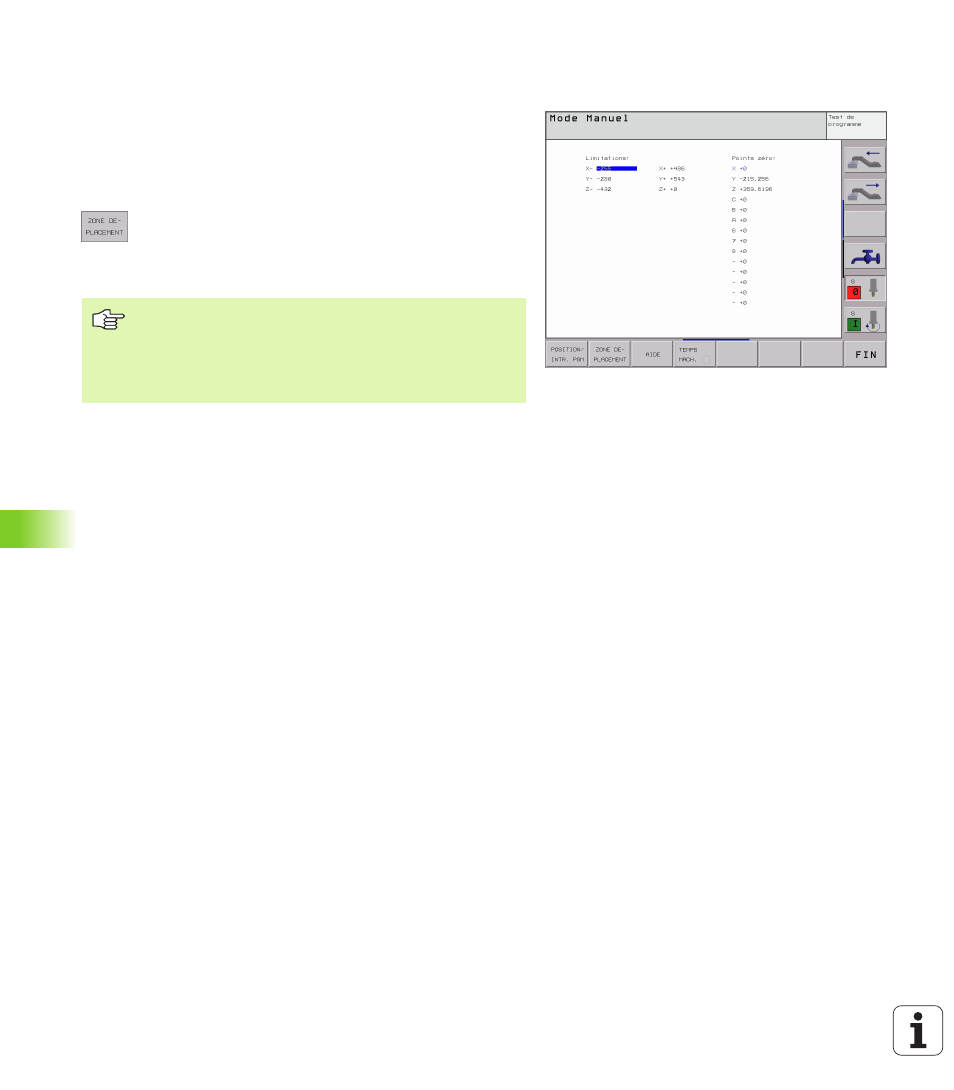

Introduire les limites de déplacement: Appuyer sur la
softkey ZONE DEPLACEMENT. Introduire comme
limitation les valeurs notées pour les axes
U
U
U
U
Quitter la fonction MOD: Appuyer sur la softkey FIN
Affichage du point zéro
Les valeurs affichées en bas et à gauche de l'écran correspondent aux
points de référence initialisés manuellement et se référant au point
zéro machine. Ils ne peuvent pas être modifiés dans le menu de
l'écran.
Les corrections du rayon d’outil ne sont pas prises en
compte lors des limitations de la zone de déplacement.
Les limitations de la zone de déplacement et
commutateurs de fin de course de logiciel ne seront pris
en compte qu’après avoir franchi les points de référence.
