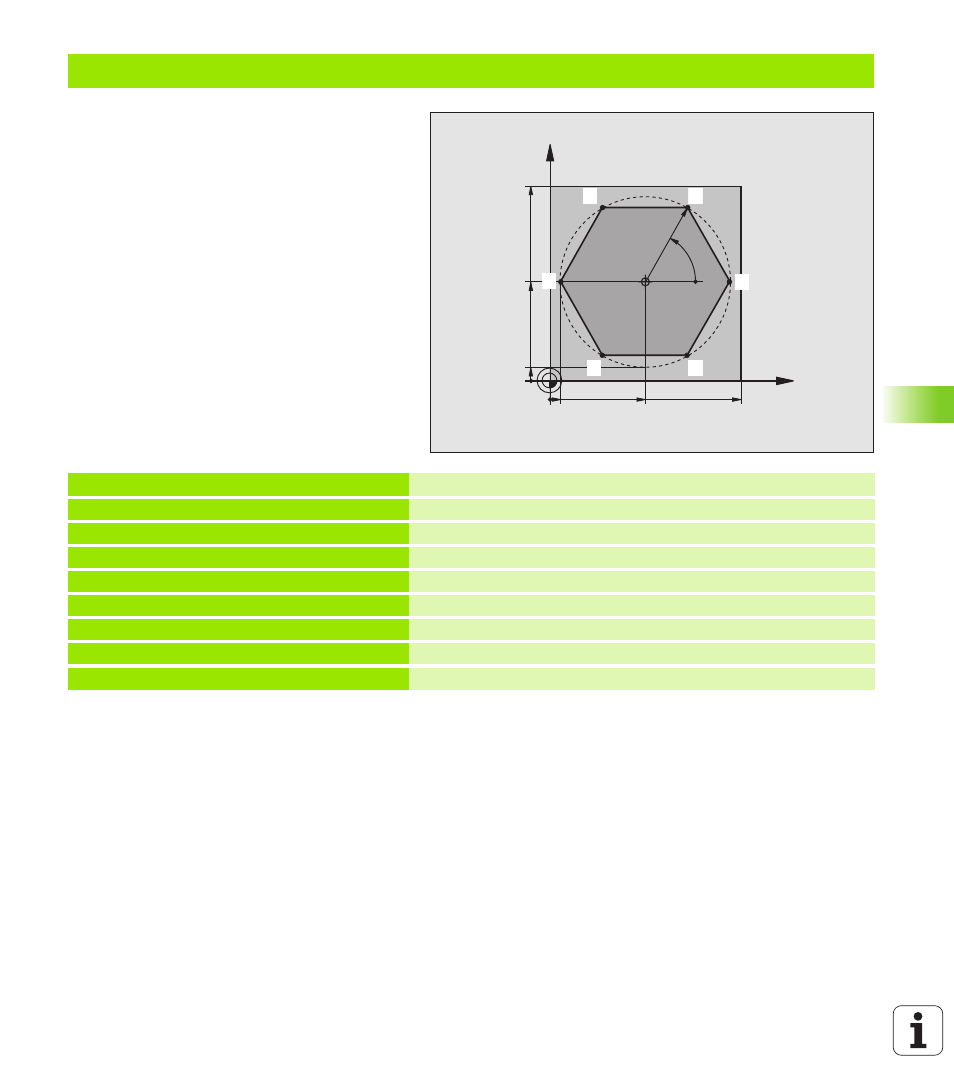

Exemple: Fraisage d’un contour en plusieurs passes
Déroulement du programme
n Pré-positionner l'outil sur l’arête supérieure de la
pièce
n Introduire la passe en valeur incrémentale
n Fraiser le contour
n Répéter la passe et le fraisage du contour
%PGMWDH G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+7,5 * Définition de l'outil
N40 T1 G17 S4000 * Appel de l'outil
N50 G00 G40 G90 Z+250 * Dégager l'outil
N60 I+50 J+50 * Initialiser le pôle
N70 G10 R+60 H+180 * Pré-positionnement dans le plan d’usinage
N80 G01 Z+0 F1000 M3 * Pré-positionnement sur l’arête supérieure de la pièce
X
Y
50 100
50
I,J
5
100
R45
60°
5
1 1
1 2 1 3
1 4
1 5 1 6
