iTNC 530 HEIDENHAIN 103
5.2 Do
nn
ées d'ou
til
s
5.2 Données d'outils
Conditions requises pour la correction d'outil
Habituellement, vous programmez les coordonnées de contournages
en prenant la cotation de la pièce sur le plan. Pour que la TNC calcule
la trajectoire du centre de l’outil et soit donc en mesure d’exécuter une
correction d’outil, vous devez introduire la longueur et le rayon de
chaque outil utilisé.
Vous pouvez introduire les données d'outil soit directement dans le
programme à l'aide de la fonction G99, soit séparément dans les
tableaux d'outils. Si vous introduisez les données d'outils dans les
tableaux, vous disposez alors d'autres informations relatives aux
outils. Lors de l'exécution du programme d'usinage, la TNC prend en
compte toutes les informations programmées.
Numéro d'outil, nom d'outil
Chaque outil porte un numéro compris entre 0 et 254. Si vous travaillez
avec les tableaux d’outils, vous pouvez utiliser des numéros plus
élevés et, en outre, attribuer des noms aux outils.
L’outil de numéro 0 est défini comme outil zéro; il a pour longueur L=0
et pour rayon R=0.

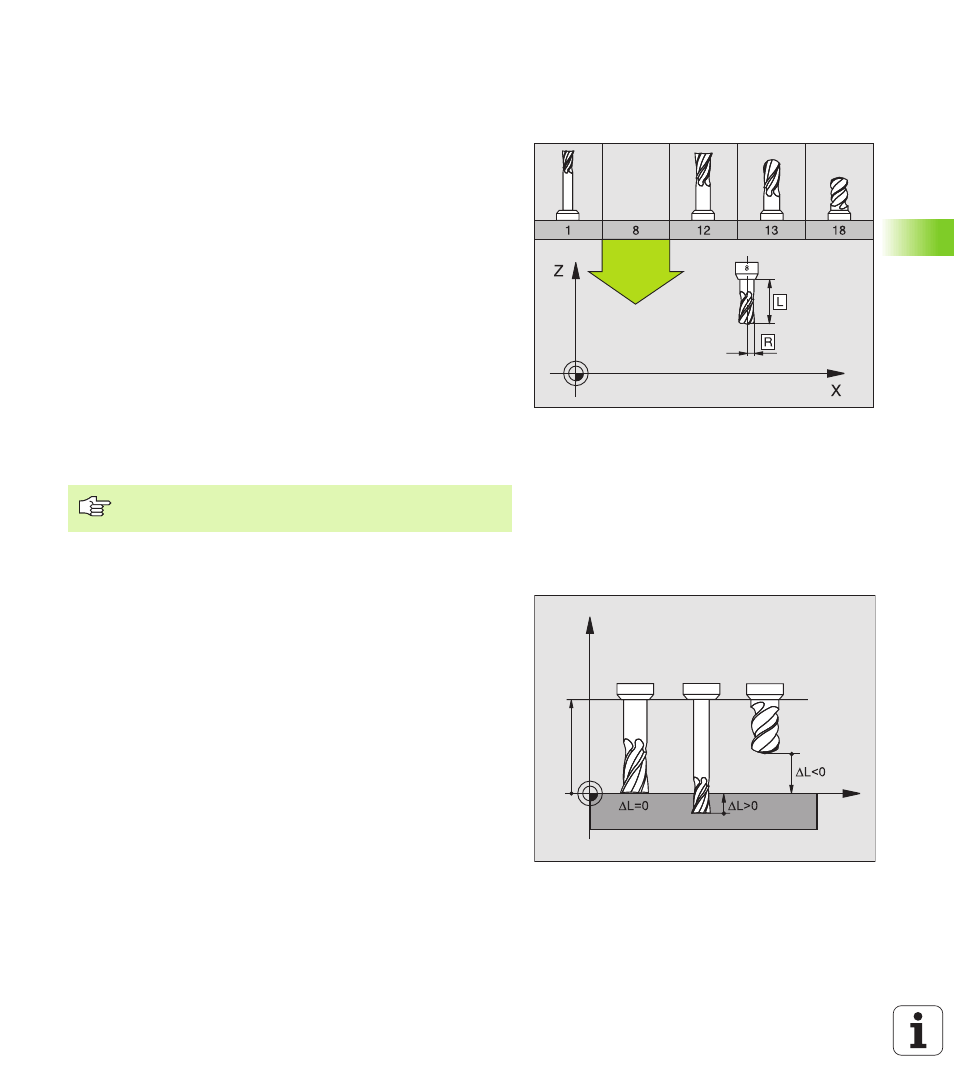

Longueur d'outil L
Vous pouvez définir la longueur d’outil L de deux manières:
Différence entre la longueur de l'outil et celle d'un
outil zéro L0
Signe:
Définir la longueur:
U U U U Déplacer l'outil zéro dans l'axe d'outil, à la position de référence
(surface de la pièce, par exemple, avec Z=0)
U U U U Mettre à zéro l’affichage de l’axe d’outil (initialisation du point de
référence)
U U U U Installer l’outil suivant
U U U U Déplacer l’outil à la même position de référence que celle de l’outil
zéro
U U U U L’affichage dans l’axe d’outil indique la différence linéaire entre
l’outil et l’outil zéro
U U U U A l'aide de la touche „Prise en compte de position effective“,
prendre en compte cette valeur dans la séquence G99 ou dans le
tableau d'outils
Dans les tableaux d'outils, définissez également l'outil T0
avec L=0 et R=0.
L>L0: Outil plus long que l'outil zéro
L<L0: Outil plus court que l'outil zéro
Z
X
L
0
