Alesage a l'alesoir (cycle g201) – HEIDENHAIN iTNC 530 (340 420) ISO programming Manuel d'utilisation
Page 226
iTNC 530 HEIDENHAIN
201
8.3 Cy
cles de p
e
rçag
e, tar
a
u
d
ag
e et fr
aisag
e
de filets

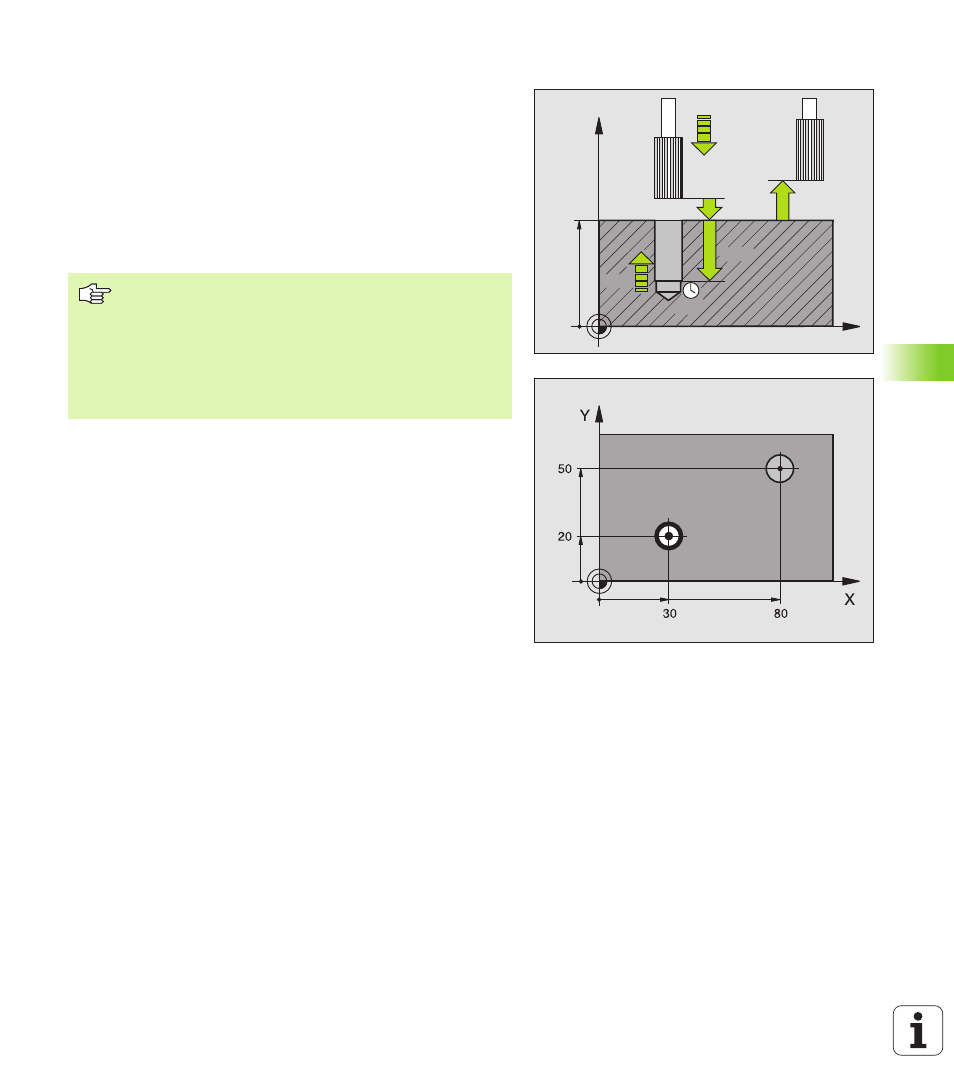

ALESAGE A L'ALESOIR (cycle G201)
1
La TNC positionne l'outil dans l'axe de broche en avance rapide, à
la distance d'approche introduite, au-dessus de la surface de la
pièce
2
Suivant l'avance F introduite, l'outil alèse jusqu'à la profondeur
programmée
3
Au fond du trou, l'outil exécute une temporisation (si celle-ci est
programmée)
4
Pour terminer, la TNC rétracte l'outil suivant l'avance F à la
distance d'approche puis, de là, en avance rapide et – si celui-ci est
programmé – au saut de bride
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d’usinage avec
correction de rayon G40.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle.
