Panneau de commande

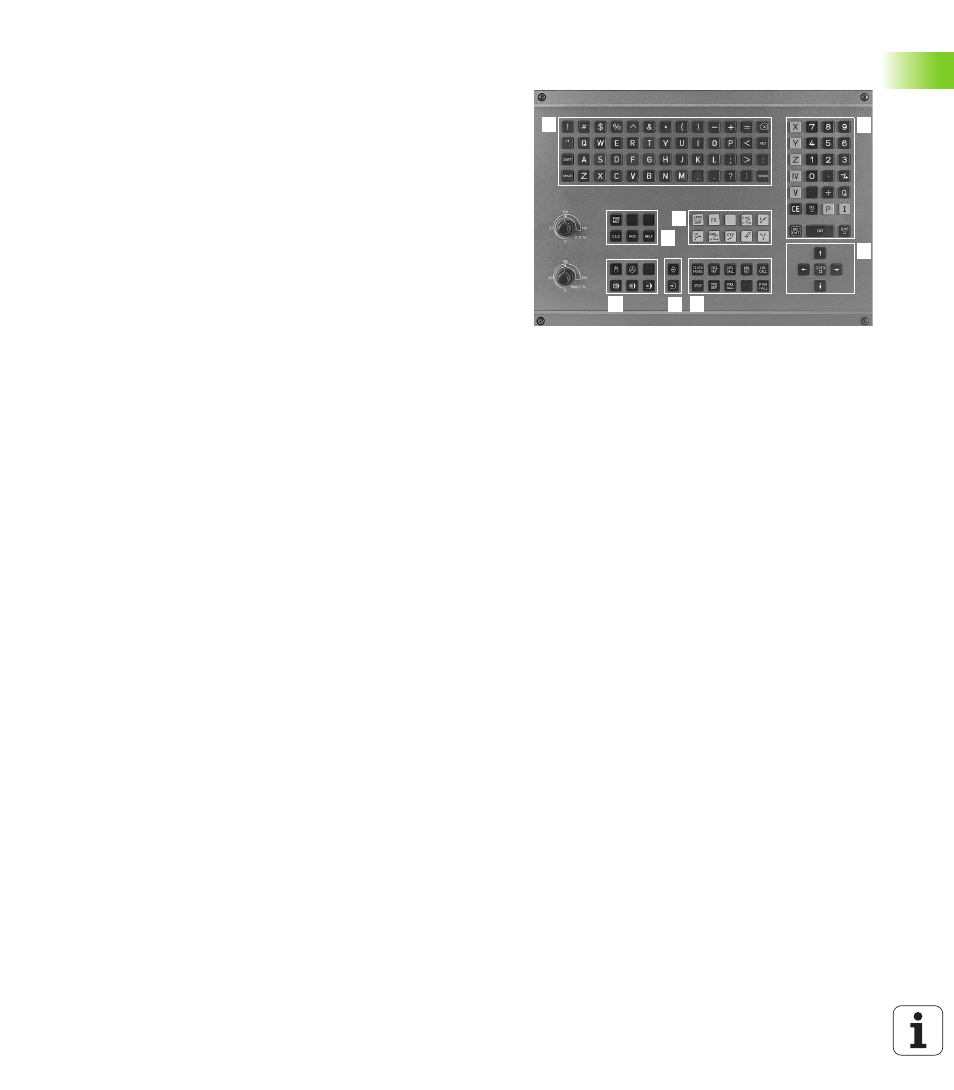

La figure illustre les touches du panneau de commande regroupées
selon leur fonction:
Les fonctions des différentes touches sont regroupées sur la première
page de rabat. Les touches externes – touche START CN par exemple
– sont décrites dans le manuel de la machine.
1 Clavier alphabétique pour l'introduction de textes, les noms de
fichiers et la programmation en DIN/ISO
2 n Gestion de fichiers
n Calculatrice
n
Fonction MOD
n
Fonction HELP
3 Modes de fonctionnement Programmation
4 Modes de fonctionnement Machine
5 Ouverture des dialogues de programmation
6 Touches fléchées et instruction de saut GOTO
7 Introduction numérique et sélection d'axe
1 2
3
5
1 4
6
5
7 1
