Etalonnage d'outils
Fonctions auxiliaires M actives
2 3
4

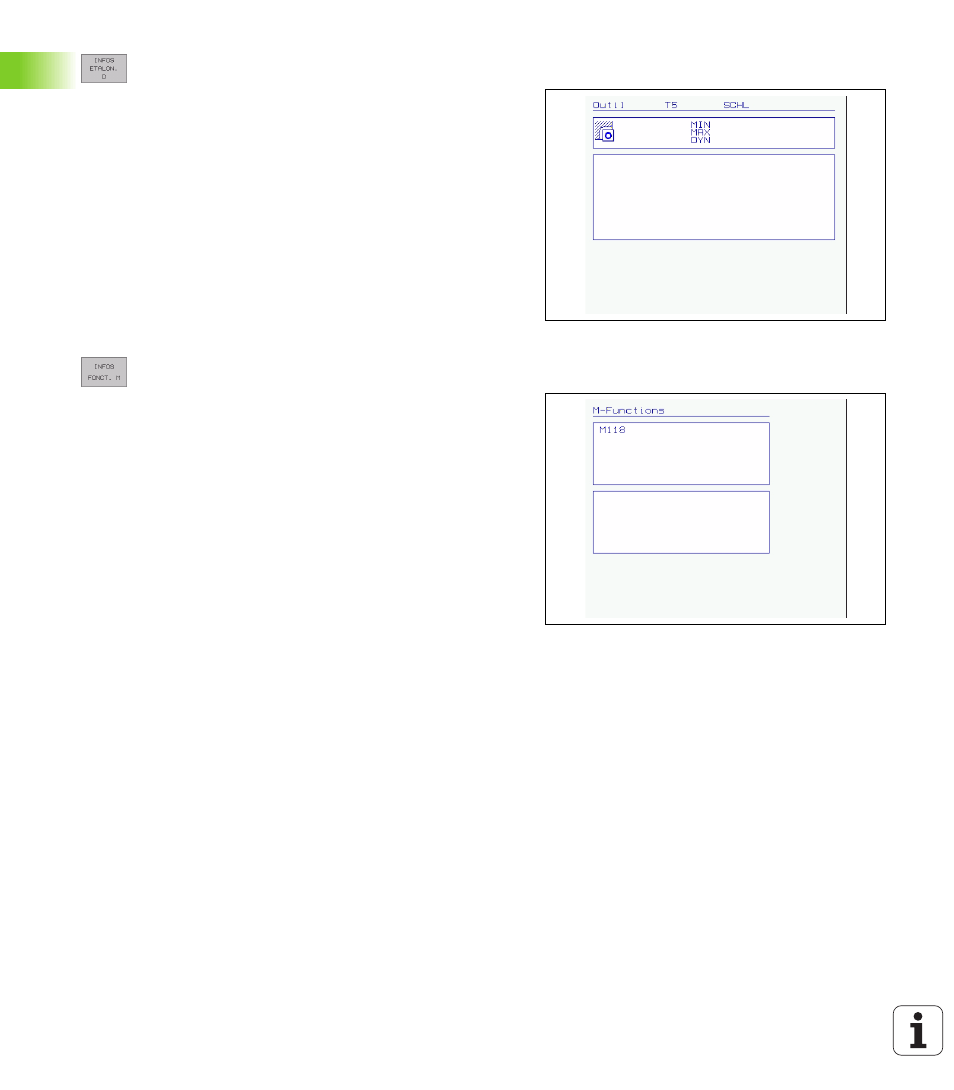

1 1 Numéro de l'outil à étalonner
2 Affichage indiquant si l'étalonnage porte sur le rayon ou la
longueur de l'outil
3 Valeurs MIN et MAX d'étalonnage des différentes dents et
résultat de la mesure avec l'outil en rotation (DYN).
4 Numéro de la dent de l'outil avec sa valeur de mesure. L'étoile
située derrière la valeur de mesure indique que la tolérance
admissible contenue dans le tableau d'outils a été dépassée
1
2
1 Liste des fonctions M actives ayant une signification déterminée
2 Liste des fonctions M actives adaptées par le constructeur de
votre machine
