288 8 Programmation: Cycles
8.7 Cy
cles SL, gr
ou
pe II

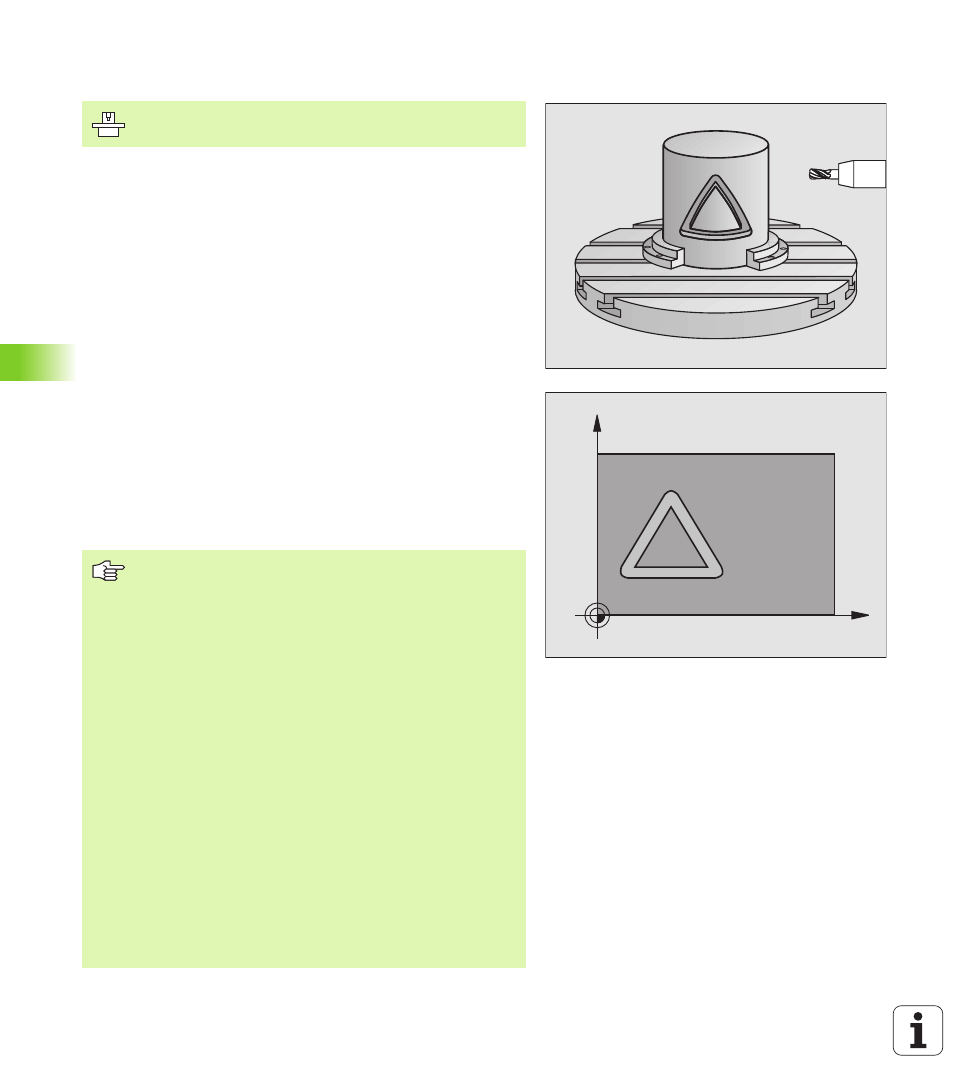

CORPS D'UN CYLINDRE (cycle G127)
Ce cycle vous permet de transposer le déroulé d'un contour sur le
corps d'un cylindre. Utilisez le cycle G128, si vous désirez fraiser des
rainures de guidage sur le cylindre.
Vous décrivez le contour dans un sous-programme que vous
définissez avec le cycle G37 (CONTOUR).
Le sous-programme contient les coordonnées d'un axe angulaire (ex.
axe C) et de l'axe dont la trajectoire lui est parallèle (ex. axe de broche).
Les fonctions de contournage disponibles sont G1, G11, G24, G25 et
G2/G3/G12/G13 avec R.
Vous pouvez introduire soit en degrés, soit en mm (inch) les données
dans l'axe angulaire (lors de la définition du cycle).
1 La TNC positionne l'outil au-dessus du point de plongée. La
surépaisseur latérale de finition est alors prise en compte
2 Lors de la première profondeur de passe, l'outil fraise le contour
suivant l'avance de fraisage Q12, le long du contour programmé
3 A la fin du contour, la TNC déplace l'outil à la distance d'approche
et le replace au point de plongée
4 Les phases 1 à 3 sont répétées jusqu'à ce que le profondeur de
fraisage programmée Q1 soit atteinte
5 Pour terminer, l'outil retourne à la distance d'approche
C
Z
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine.
Remarques avant que vous ne programmiez
La mémoire réservée à un cycle SL est limitée. Ainsi, par
exemple, vous pouvez programmer jusqu'à 1024
séquences linéaires.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle.
Il convient d'utiliser une fraise à denture frontale (DIN 844).
Le cylindre doit avoir été serré au centre du plateau
circulaire.
L'axe de broche doit être perpendiculaire à l'axe du plateau
circulaire. Dans le cas contraire, la TNC délivre un
message d'erreur.
Vous ne pouvez pas exécuter ce cycle avec inclinaison du
plan d’usinage.
La TNC vérifie que la trajectoire corrigée et non-corrigée
de l'outil soit bien située dans la zone d'affichage de l'axe
rotatif (définie dans le paramètre-machine 810.x.). Si la
TNC affiche le message d'erreur „Erreur de
programmation du contour“, initialiser si nécessaire
PM810.x = 0.
