iTNC 530 HEIDENHAIN 313
8.9 Cy
cle
s
d
'u
s
in
ag
e lign
e à lig
ne

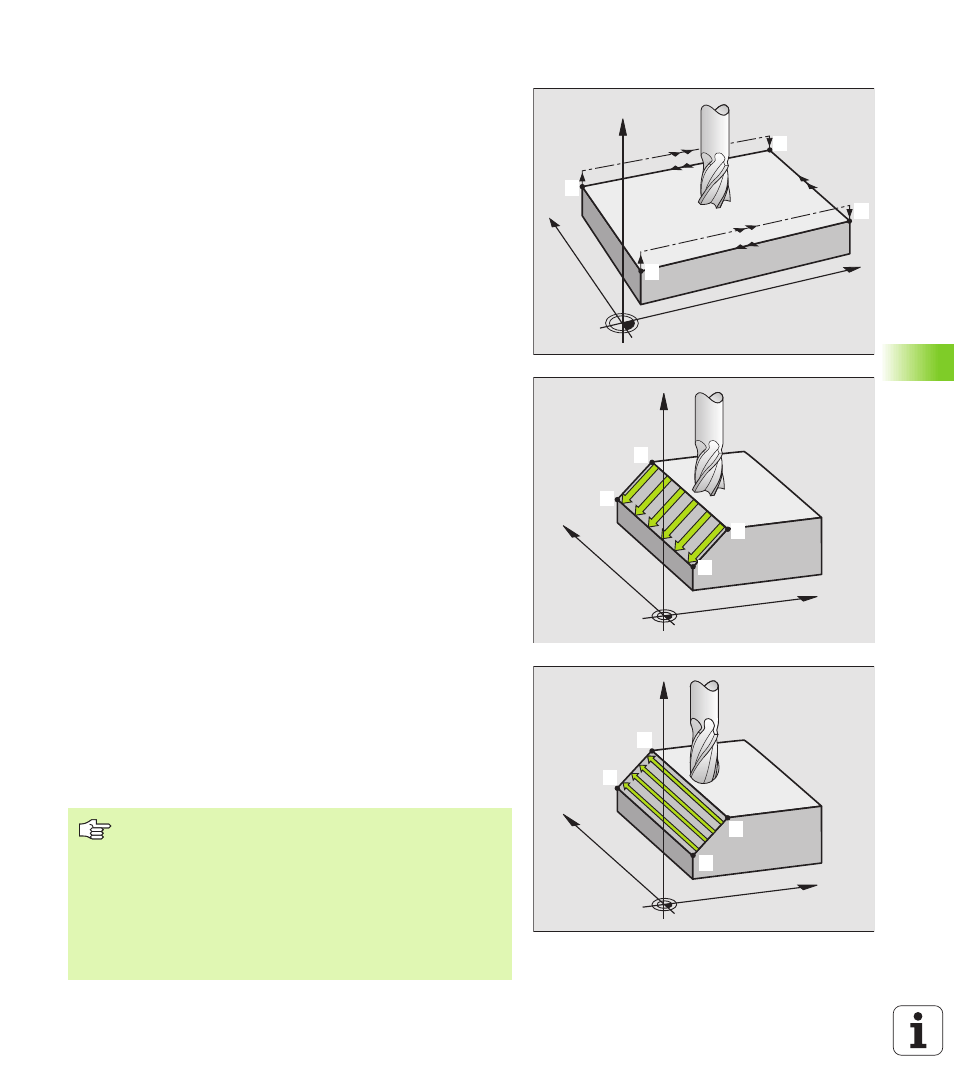

SURFACE REGULIERE (cycle G231)
1 En partant de la position actuelle et en suivant une trajectoire
linéaire 3D, la TNC positionne l'outil au point initial
1
2 L'outil se déplace ensuite suivant l'avance de fraisage
programmée jusqu'au point final
2
3 A cet endroit, la TNC déplace l'outil en avance rapide, de la valeur
du rayon d'outil dans le sens positif de l'axe de broche, puis le
rétracte au point initial
1
4 Au point initial 1 , la TNC déplace à nouveau l'outil à la dernière
valeur Z abordée
5 La TNC décale ensuite l'outil sur les trois axes, du point 1 en
direction du point 4 en direction de la ligne suivante
6 La TNC déplace ensuite l'outil jusqu'à au point final sur cette ligne.
La TNC calcule le point final à partir du point
2 et d'un décalage en
direction du point 3
7 L'usinage ligne à ligne est répété jusqu'à ce que la surface
programmée soit entièrement usinée
8 Pour terminer, la TNC positionne l'outil de la valeur de son diamètre,
au-dessus du point programmé le plus élevé dans l'axe de broche
Sens de coupe
Le point initial, de même que le sens du fraisage peuvent être
sélectionnés librement dans la mesure où la TNC exécute
systématiquement les différentes coupes en allant du point
1 au point
2 et effectue une trajectoire globale du point 1 / 2 au point 3 / 4 . Vous
pouvez programmer le point 1 à chaque angle de la surface à usiner.
Vous pouvez optimiser la qualité de surface en utilisant des fraises
deux tailles:
n Coupe en poussant (coordonnée dans l'axe de broche du point 1
supérieure à la coordonnée dans l'axe de broche du point 2 ) pour
surfaces à faible pente.
n Coupe en tirant (coordonnée dans l'axe de broche du point 1
inférieure à la coordonnée dans l'axe de broche du point 2 ) pour
surfaces à forte pente.
n Pour les surfaces gauchies, programmer le déplacement principal
(du point
1 au point 2 ) dans le sens de la pente la plus forte
Vous pouvez optimiser la qualité de surface en utilisant des fraises à
crayon:
n
Pour les surfaces gauchies, programmer le déplacement principal (du
point
1 au point 2 ) perpendiculairement au sens de la pente la plus forte
X
Y
Z
11
14
13
12
X
Y
Z
11
12
13
14
X
Y
Z
11
14
12
13
Remarques avant que vous ne programmiez
En partant de la position actuelle et en suivant une
trajectoire linéaire 3D, la TNC positionne l'outil au point
initial
1 . Pré-positionner l'outil de manière à éviter toute
collision avec la pièce ou les matériels de serrage.
La TNC déplace l’outil avec correction de rayon G40 entre
les positions programmées.
Si nécessaire, utiliser une fraise à denture frontale (DIN 844).
