TOLERANCE (cycle G62)

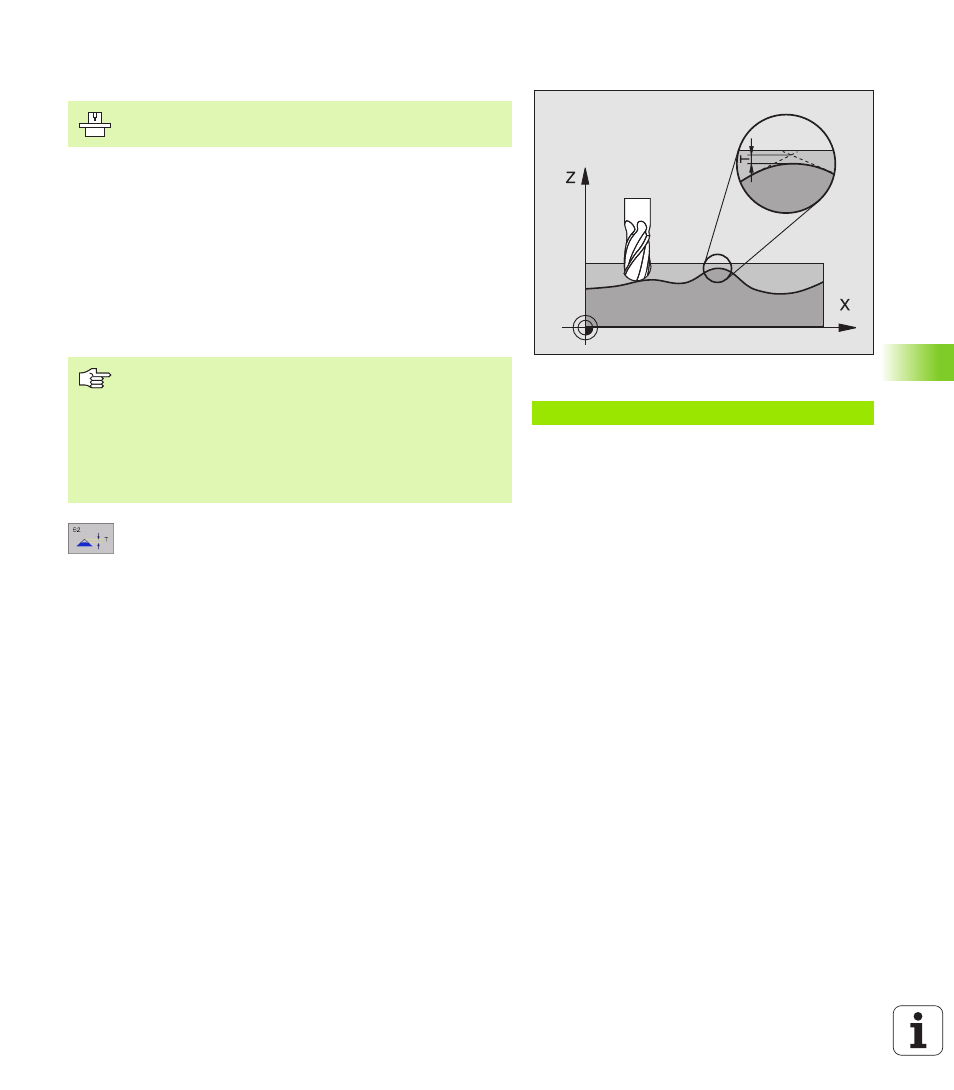

La TNC lisse automatiquement le contour compris entre deux
éléments de contour quelconques (non corrigés ou corrigés). De cette
manière, l'outil se déplace en continu sur la surface de la pièce. Si
nécessaire, la TNC réduit automatiquement l'avance programmée de
telle sorte que le programme soit toujours exécuté „sans à-coups“ par
la TNC et à la vitesse la plus rapide possible. La qualité de surface en
est améliorée et la mécanique de la machine épargnée.
Le lissage implique un écart de contour. La valeur de l'écart de contour
(Tolérance) est définie par le constructeur de votre machine dans un
paramètre-machine. Le cycle G62 vous permet de modifier la tolérance
par défaut et de sélectionner diverses configurations de filtre.
U U U U Tolérance écart de trajectoire : Ecart de contour
admissible en mm (en pouces pour programmes en
pouces)
U U U U Finition=0, ébauche=1 : Activer le filtre:
n
Valeur d'introduction 0:
Fraisage avec précision de contour encore
supérieure. La TNC utilise les configurations de filtre
de finition définies par le constructeur de votre machine.
n
Valeur d'introduction 1:
Fraisage avec vitesse d'avance encore supérieure.
La TNC utilise les configurations de filtre d'ébauche
définies par le constructeur de votre machine.
U U U U Tolérance pour axes rotatifs : Ecart de position
admissible des axes rotatifs en ° avec M128 active.
Dans le cas des déplacements de plusieurs axes, la TNC
réduit toujours l'avance de contournage de manière à ce
que l'axe le plus lent se déplace à l'avance maximale. En
règle générale, les axes rotatifs sont bien plus lents que
les axes linéaires. En introduisant une grande tolérance
(par ex. 10°), vous pouvez diminer considérablement
la durée d'usinage de vos programmes d'usinage sur
plusieurs axes car la TNC n'est pas toujours obligée
de déplacer l'axe rotatif à la position nominale donnée.
L'introduction d'une tolérance évite que le contour ne
soit endommagé. Seule est modifiée la position de
l'axe rotatif par rapport à la surface de la pièce
Exemple: Séquence CN
N78 G62 T0,05 P01 0 P02 5*
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine.
Remarques avant que vous ne programmiez
Le cycle G62 est actif avec DEF, c'est-à-dire qu'il est actif
dès qu'il a été défini dans le programme.
Pour annuler le cycle G62, redéfinissez le cycle G62 et
répondez à la question de dialogue qui suit Tolérance en
validant avec NO ENT. La tolérance configurée est
réactivée par l'annulation:
