104 5 Programmation: Outils
5.2 Do
nn
ées d'ou
til
s
Calculez la longueur L à l'aide d'un dispositif de préréglage
Introduisez directement la valeur calculée dans la définition d'outil G99
ou dans le tableau d'outils.
Rayon d'outil R
Introduisez directement le rayon d’outil R.

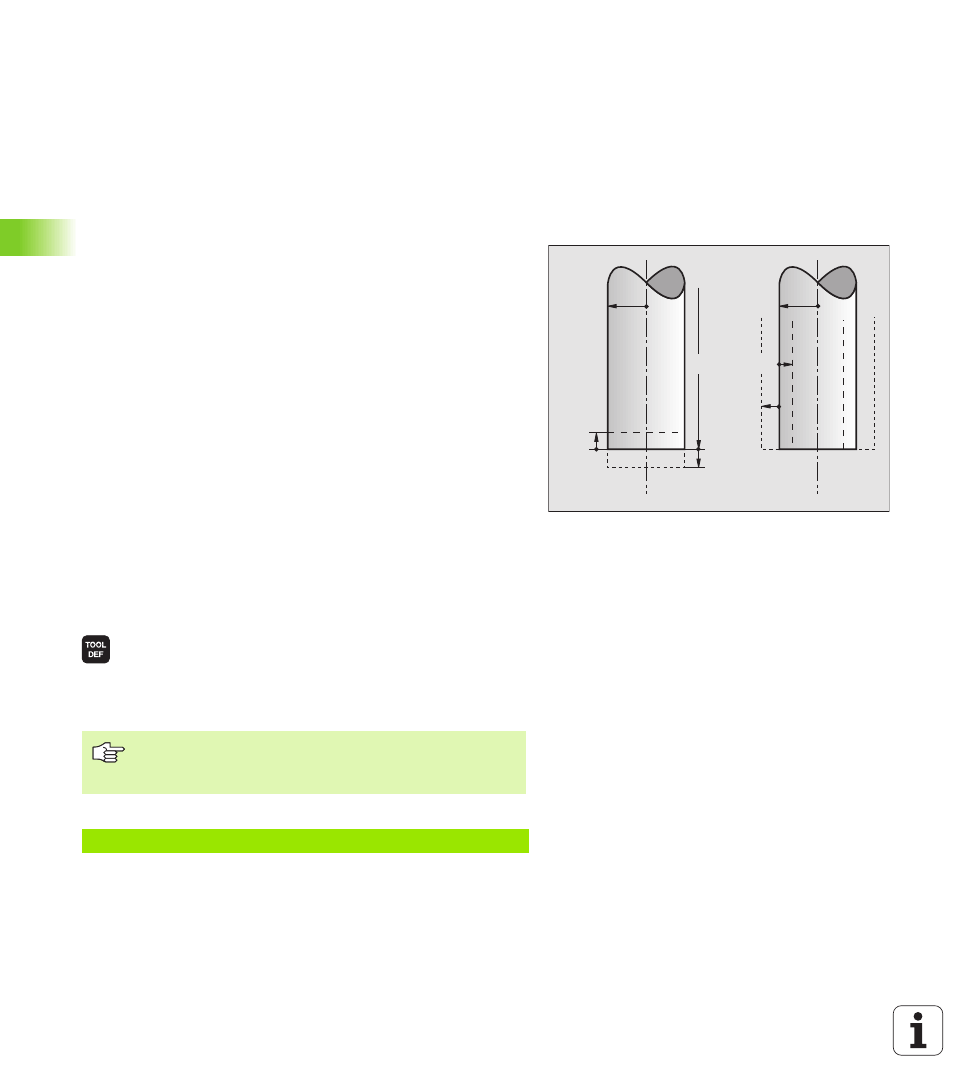

Valeurs Delta pour longueurs et rayons
Les valeurs Delta indiquent les écarts de longueur et de rayon des
outils.
Une valeur Delta positive correspond à une surépaisseur (DL, DR>0).
Pour un usinage avec surépaisseur, introduisez la valeur de
surépaisseur en programmant l'appel d'outil avec T.
Une valeur Delta négative correspond à une réduction d'épaisseur
(DL, DR<0). Elle est introduite pour l'usure d'outil dans le tableau
d'outils.
Les valeurs Delta à introduire sont des valeurs numériques. Dans une
séquence T, vous pouvez également introduire la valeur sous forme de
paramètre Q.
Plage d’introduction: Les valeurs Delta ne doivent pas excéder
±99,999 mm.
Introduire les données d'outils dans le
programme
Pour un outil donné, vous définissez une fois dans une séquence G99
le numéro, la longueur et le rayon:
U U U U Sélectionner la définition d’outil: Appuyer sur la touche TOOL DEF.
U U U U Numéro d'outil :pour désigner l'outil sans ambiguïté
U U U U Longueur d'outil :Valeur de correction pour la
longueur
U U U U Rayon d'outil :Valeur de correction pour le rayon
Exemple de séquence CN:
DR<0
DR>0
DL<0
R
DL>0
L
R
Pendant la dialogue, vous pouvez insérer directement la
valeur de longueur et de rayon dans le champ du dialogue:
Appuyer sur la softkey de l'axe désiré.
N40 G99 T5 L+10 R+5 *
