iTNC 530 HEIDENHAIN 199
8.3 Cy
cles de p
e
rçag
e, tar
a
u
d
ag
e et fr
aisag
e
de filets

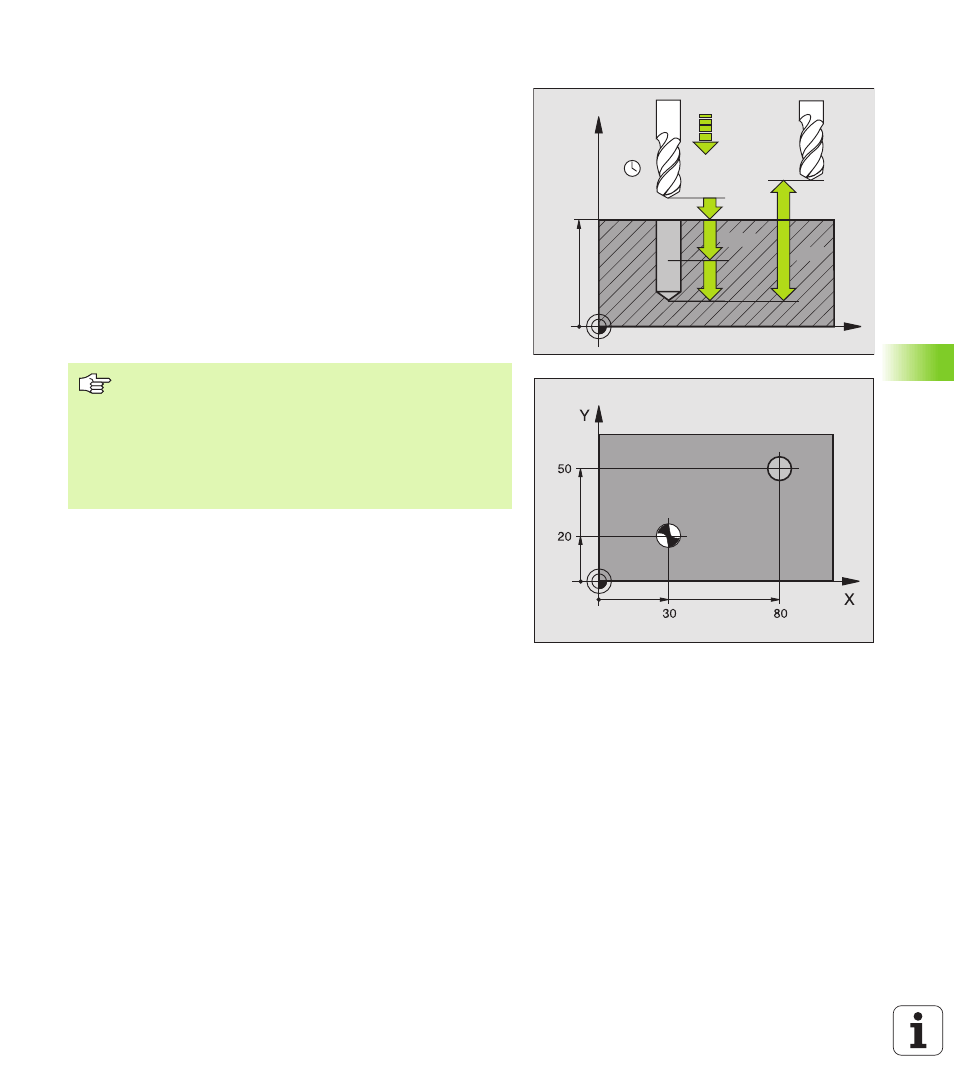

PERCAGE (cycle G200)
1 La TNC positionne l'outil dans l'axe de broche en avance rapide, à
la distance d'approche, au-dessus de la surface de la pièce
2 Suivant l'avance F programmée, l'outil perce jusqu'à la première
profondeur de passe
3 La TNC rétracte l'outil en avance rapide à la distance d'approche,
exécute une temporisation - si celle-ci est programmée - puis le
déplace à nouveau en avance rapide à la distance d'approche au-
dessus de la première profondeur de passe
4 Selon l'avance F programmée, l'outil perce ensuite une autre
profondeur de passe
5 La TNC répète ce processus (2 à 4) jusqu'à ce que l'outil ait atteint
la profondeur de perçage programmée
6 Partant du fond du trou, l'outil se déplace en avance rapide jusqu'à
la distance d'approche ou – si celui-ci est introduit – jusqu'au
saut de bride
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d’usinage avec
correction de rayon G40.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle.
