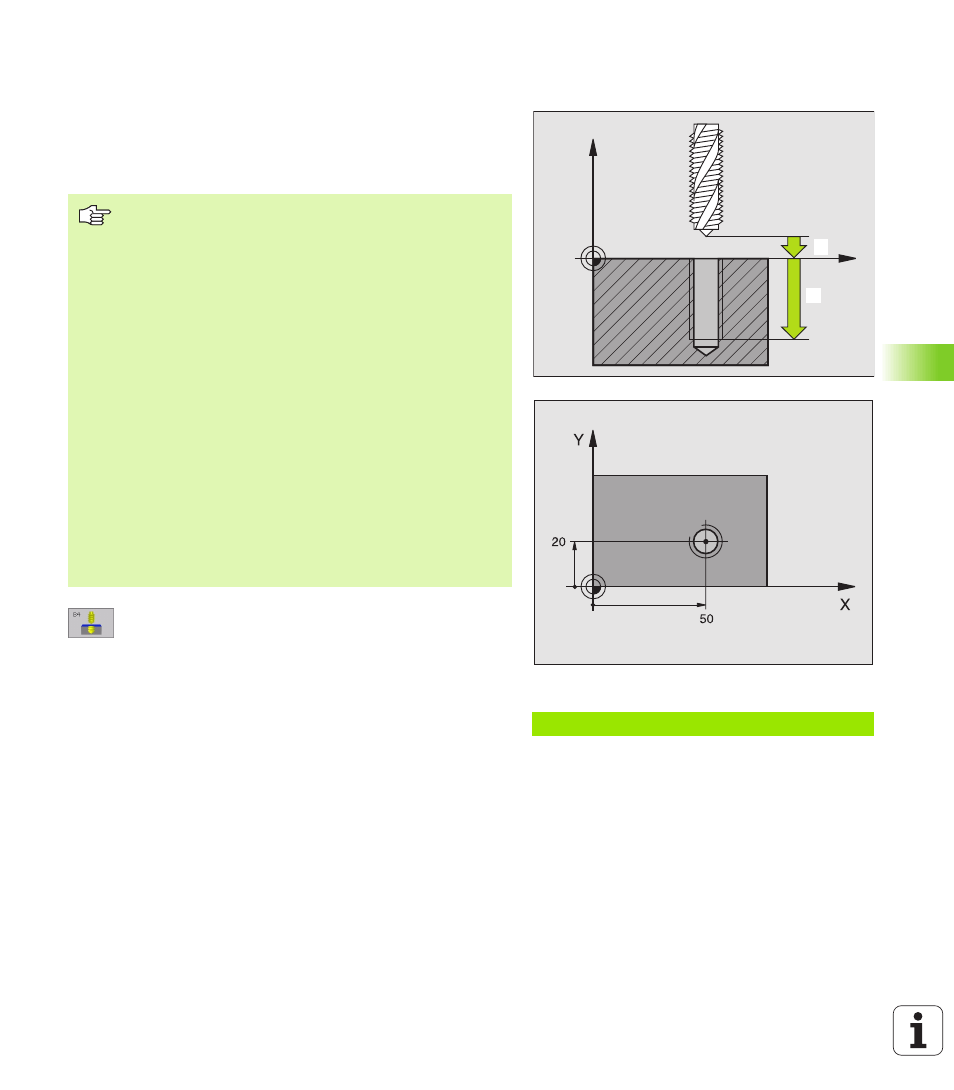

TARAUDAGE avec mandrin de compensation
(cycle G84)
1
L'outil se déplace en une passe à la profondeur de perçage
2
Le sens de rotation de la broche est ensuite inversé et l’outil est
rétracté à la position initiale après temporisation
3
A la position initiale, le sens de rotation est à nouveau inversé
U
U
U
U
Distance d'approche
1
(en incrémental): Distance
entre la pointe de l'outil (position initiale) et la surface
de la pièce; valeur de référence: 4x pas de vis
U
U
U
U
Profondeur de perçage
2
(profondeur du filet, en
incrémental): Distance entre la surface de la pièce et
la fin du filet
U
U
U
U
Temporisation en secondes
: Introduire une valeur
comprise entre 0 et 0,5 seconde afin d'éviter que
l'outil ne se coince lors de son retrait
U
U
U
U
Avance F
: Vitesse de déplacement de l'outil lors du
taraudage
Calcul de l'avance: F = S x p
Exemple: Séquence CN
N13 G84 P01 2 P02 -20 P03 0 P04 100 *
X
Z
111
2
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d’usinage avec
correction de rayon G40.
Programmer la séquence de positionnement du point
initial dans l’axe de broche (distance d'approche au-dessus
de la surface de la pièce).
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle.
L'outil doit être serré dans un mandrin de serrage
permettant une correction de longueur. Le mandrin sert à
compenser les tolérances d'avance et de vitesse de
rotation en cours d'usinage.
Pendant l'exécution du cycle, le potentiomètre de broche
est inactif. Le potentiomètre d'avance est encore
partiellement actif (définition par le constructeur de la
machine; consulter le manuel de la machine).
Pour le taraudage à droite, activer la broche avec M3, et à
gauche, avec M4.
F: Avance (en mm/min.)
S: Vitesse de rotation broche (tours/min.)
p: Pas de vis (mm)
