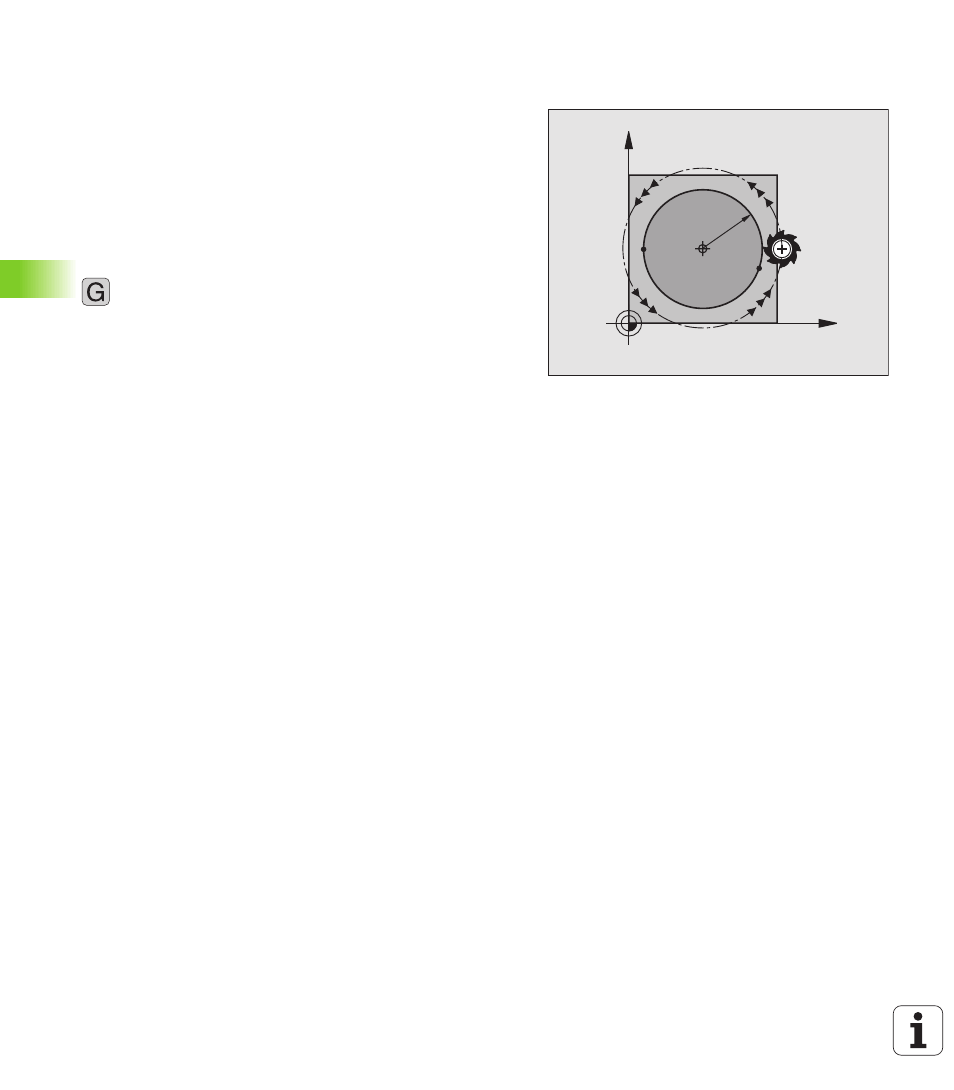

Trajectoire circulaire G02/G03/G05 de rayon
défini

L'outil se déplace sur une trajectoire circulaire de rayon R.

Sens de rotation

n

sens horaire: G02

n

sens anti-horaire: G03

n

sans indication de sens: G05. La TNC se déplace sur la trajectoire
circulaire dans le dernier sens programmé.

Programmation

U

U

U

U

Introduire les coordonnées du point final de l'arc de

cercle

U

U

U

U

Rayon R

Attention: Le signe définit la grandeur de l'arc de
cercle!

Si nécessaire:

U

U

U

U

Avance F

U

U

U

U

Fonction auxiliaire M

Cercle entier

Pour un cercle entier, programmez à la suite deux séquences CR:

Le point final du premier demi-cercle correspond au point initial du
second. Le point final du second demi-cercle correspond au point
initial du premier.

X

Y

I,J

S

1

=E

2

E

1

=S

2

R

3
