iTNC 530 HEIDENHAIN
297
8.7 Cy
cles SL, gr
ou
pe II

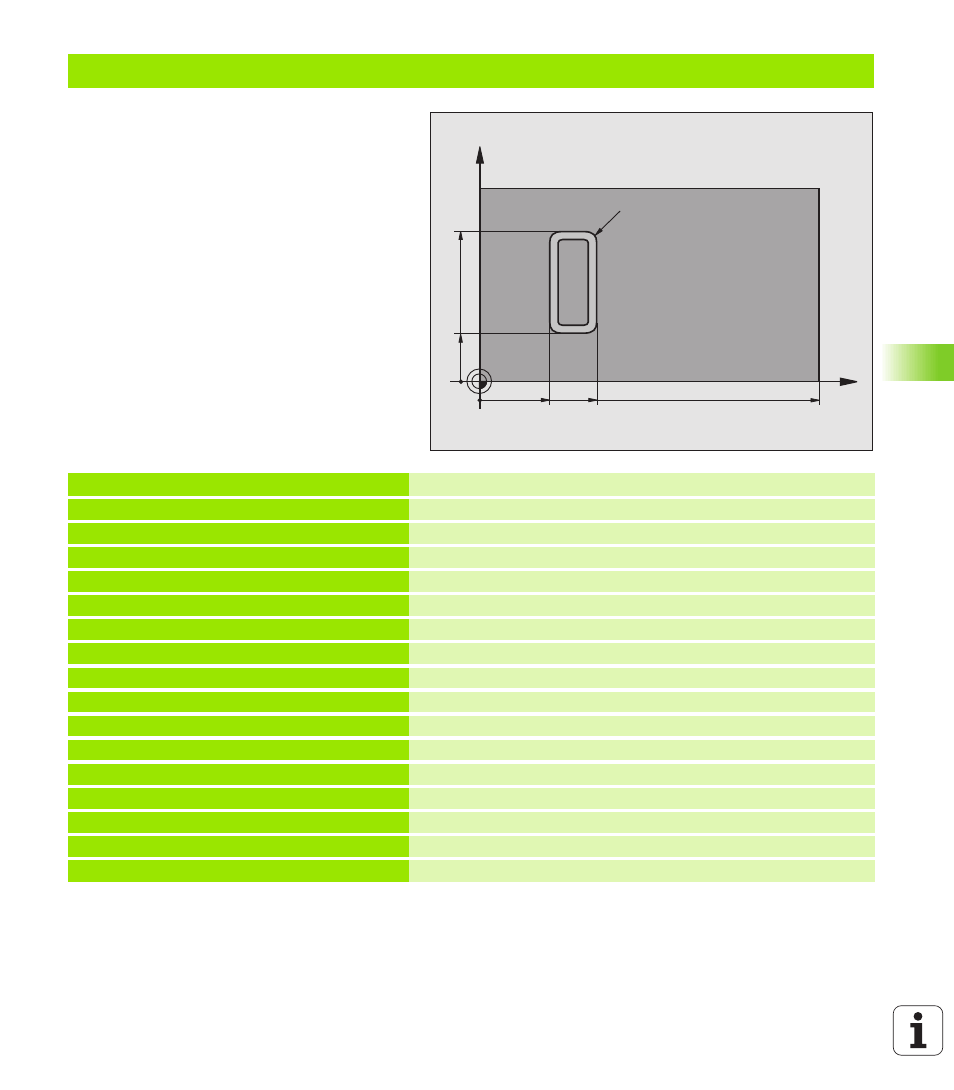

Exemple: Corps d'un cycle avec le cycle G127
Remarque:
n
Cylindre bridé au centre du plateau circulaire
n
Le point de référence est situé au centre du
plateau circulaire
%C27 G71 *
N10 G99 T1 L+0 R+3,5 *
Définition de l'outil
N20 T1 G18 S2000 *
Appel de l’outil, axe d’outil Y
N30 G00 G40 G90 Y+250 *
Dégager l'outil
N40 G37 P01 1 *
Définir le sous-programme de contour
N70 G127 CORPS DU CYLINDRE
Définir les paramètres généraux pour l’usinage
Q1=-7
;PROFONDEUR DE FRAISAGE
Q3=+0
;SURÉPAIS. LATÉRALE
Q6=2
;DISTANCE D'APPROCHE
Q10=4
;PROFONDEUR DE PASSE
Q11=100
;AVANCE PLONGÉE PROF.
Q12=250
;AVANCE FRAISAGE
Q16=25
;RAYON
Q17=1
;UNITÉ DE MESURE
N60 C+0 M3 *
Pré-positionner le plateau circulaire
N70 G79 *
Appel de cycle
N80 G00 G90 Y+250 M2 *
Dégager l’outil, fin du programme
C
Z
157
60
30
20
R7,5
50
