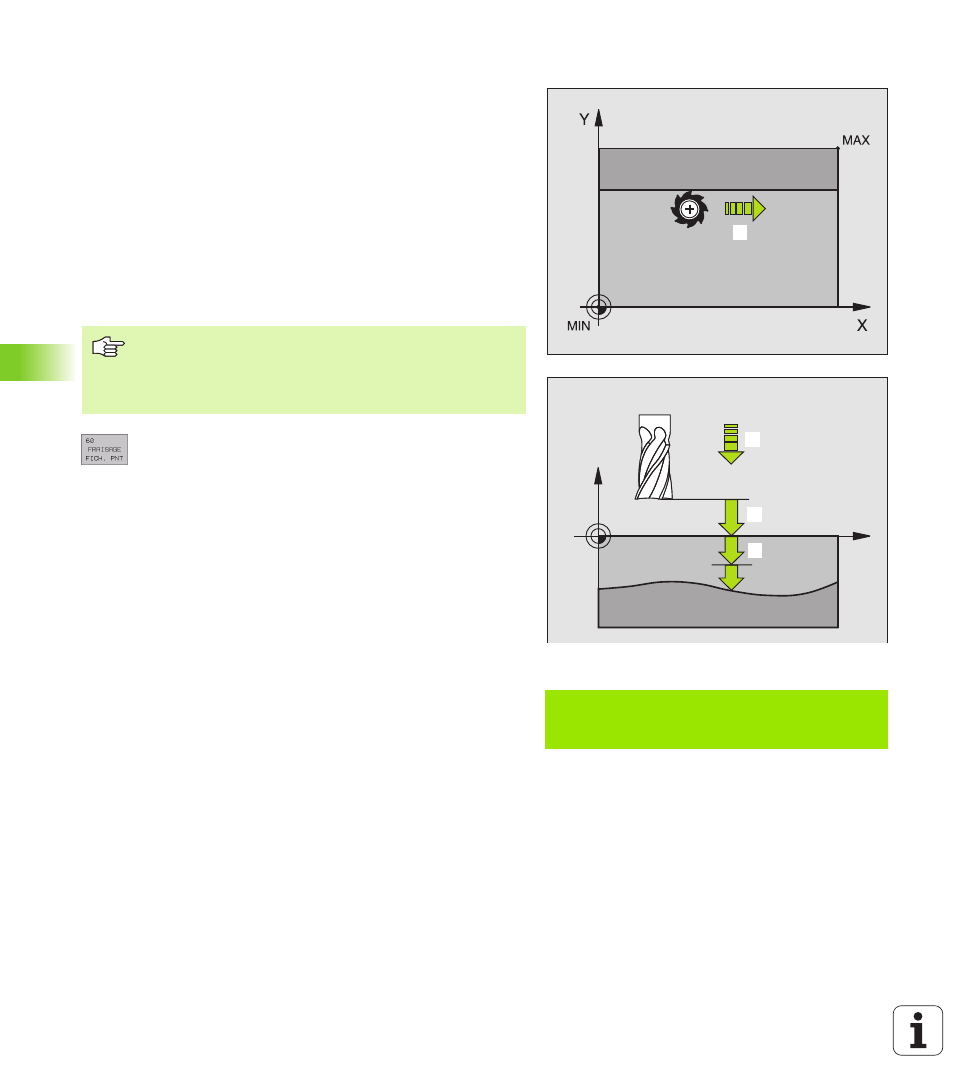

EXECUTION DE DONNEES 3D (cycle G60)
1
Partant de la position actuelle dans l'axe de broche, la TNC
positionne l'outil en avance rapide à la distance d'approche, au-
dessus du point MAX programmé dans le cycle
2
Puis la TNC déplace l'outil en avance rapide dans le plan d'usinage
jusqu'au point MIN programmé dans le cycle
3
A partir de là, l'outil se déplace suivant l'avance de plongée en
profondeur jusqu'au premier point du contour
4
Ensuite, la TNC exécute avec l'avance de fraisage tous les points
mémorisés dans le fichier de données 3D; entre-temps et si
nécessaire, la TNC se déplace à la distance d'approche pour passer
outre les zones non usinées
5
Pour terminer, la TNC rétracte l'outil en avance rapide à la distance
d'approche
U
U
U
U
Nom de fichier pour données 3D
: Introduire le nom
du fichier où sont mémorisées les données à
exécuter; si le fichier n'est pas dans le répertoire
actuel, introduire le chemin d'accès complet
U
U
U
U
Zone point MIN
: Point min. (coordonnée X, Y et Z) de
la zone dans laquelle doit s'effectuer le fraisage
U
U
U
U
Zone point MAX
: Point max. (coordonnée X, Y et Z) de
la zone dans laquelle doit s'effectuer le fraisage
U
U
U
U
Distance d'approche
1
(en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce lors
de déplacements en rapide
U
U
U
U
Profondeur de passe
2
(en incrémental): Distance
parcourue par l'outil en une passe
U
U
U
U
Avance plongée en profondeur
3
: Vitesse de
déplacement de l'outil lors de la plongée, en mm/min.
U
U
U
U
Avance fraisage
4
: Vitesse de déplacement de l'outil
lors du fraisage, en mm/min.
U
U
U
U
Fonction auxiliaire M
: Option permettant
d'introduire une fonction auxiliaire, par ex. M13
Exemple: Séquence CN
N64 G60 P01 BSP.I P01 X+0 P02 Y+0
P03 Z-20 P04 X+100 P05 Y+100 P06 Z+0
P07 2 P08 +5 P09 100 P10 350 M13 *
14
X
Z
11
13
12
Remarques avant que vous ne programmiez
Le cycle G60 vous permet d'usiner en plusieurs passes
des données 3D créées sur un système de
programmation externe.
