1.2 Ecran et panneau de
commande
L'écran

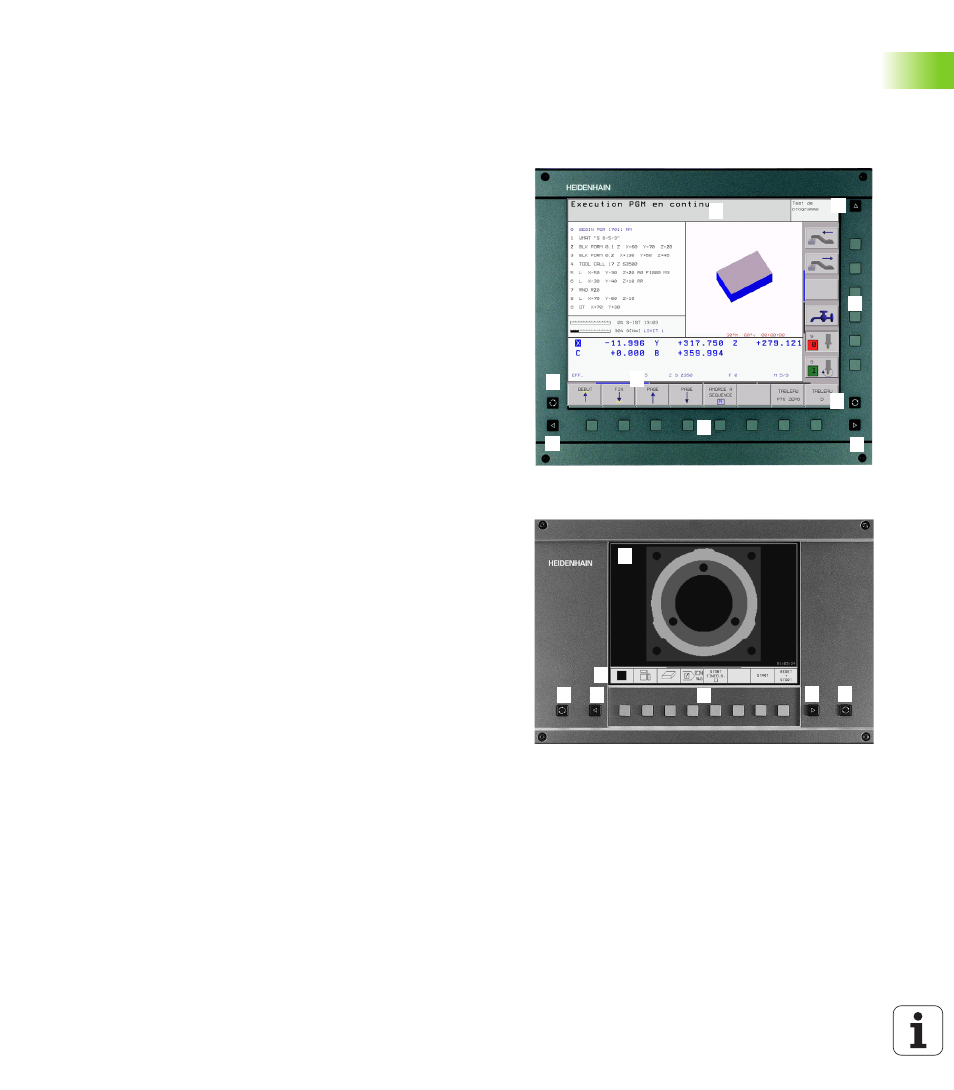

La TNC est livrable, au choix, avec l'écran plat couleurs BF 150 (LCD)
ou l'écran plat couleurs BF 120 (LCD). La figure en haut et à droite
illustre les éléments de commande du BF 150 et la figure au centre et
à droite, ceux du BF 120.
1 En-tête
Lorsque la TNC est sous tension, l'écran affiche en en-tête les
modes de fonctionnement sélectionnés: Modes Machine à
gauche et modes Programmation à droite. Le mode actuel affiché
par l'écran apparaît dans le plus grand champ d'en-tête: on y
trouve les questions de dialogue et les textes de messages
(excepté lorsque la TNC n'affiche que le graphisme).
2 Softkeys
La TNC affiche d'autres fonctions sur la ligne en bas, dans un
menu de softkeys. Vous sélectionnez ces fonctions avec les
touches situées en dessous. De petits curseurs situés
directement au-dessus du menu de softkeys indiquent le nombre
de menus pouvant être sélectionnés à l'aide des touches fléchées
noires positionnées à l'extérieur. Le menu de softkeys actif est
mis en évidence par un curseur plus clair.
3 Softkeys de sélection
4 Commutation entre menus de softkeys
5 Définition du partage de l'écran
6 Touche de commutation écran pour les modes de fonctionnement
Machine et Programmation
7 Softkeys de sélection pour les softkeys du constructeur de la
machine
8 Menus de softkeys pour les softkeys du constructeur de la
machine
