Déplacement avec la manivelle électronique
HR 410
La manivelle portable HR 410 est équipée de deux touches de
validation. Elles sont situées sous la poignée en étoile.
Vous ne pouvez déplacer les axes de la machine que si une touche de
validation est enfoncée (fonction dépendant de la machine).

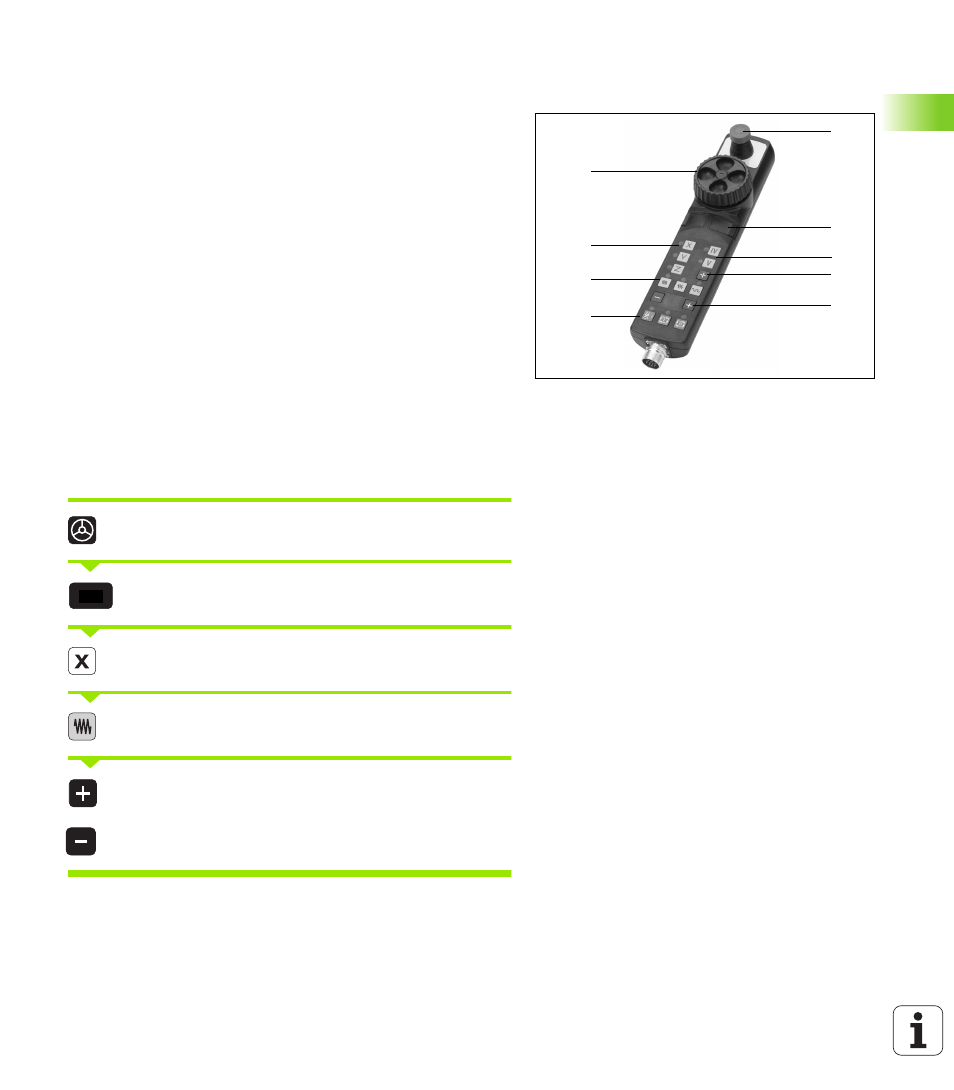

La manivelle HR 410 dispose des éléments de commande suivants:
Les affichages rouges indiquent l'axe et l'avance sélectionnés.
Le déplacement à l'aide de la manivelle est également possible
pendant l'exécution du programme.
Déplacement
Sélectionner le mode Manivelle électronique
Maintenir enfoncée la touche de validation
Sélectionner l'axe
Sélectionner l'avance
Déplacer l'axe actif dans le sens + ou –
1 ARRET D'URGENCE
2 Manivelle
3 Touches de validation
4 Touches de sélection des axes
5 Touche de validation de la position effective
6 Touches de définition de l'avance (lente, moyenne, rapide; les
avances sont définies par le constructeur de la machine)
7 Sens suivant lequel la TNC déplace l'axe sélectionné
8 Fonctions machine (définies par le constructeur de la machine)
2
4
6
8
1
3
4
5
7
ou
