InstallatIon
MicroEDGE Pro Manuel d’instructions 807292 Révision 1 2-37

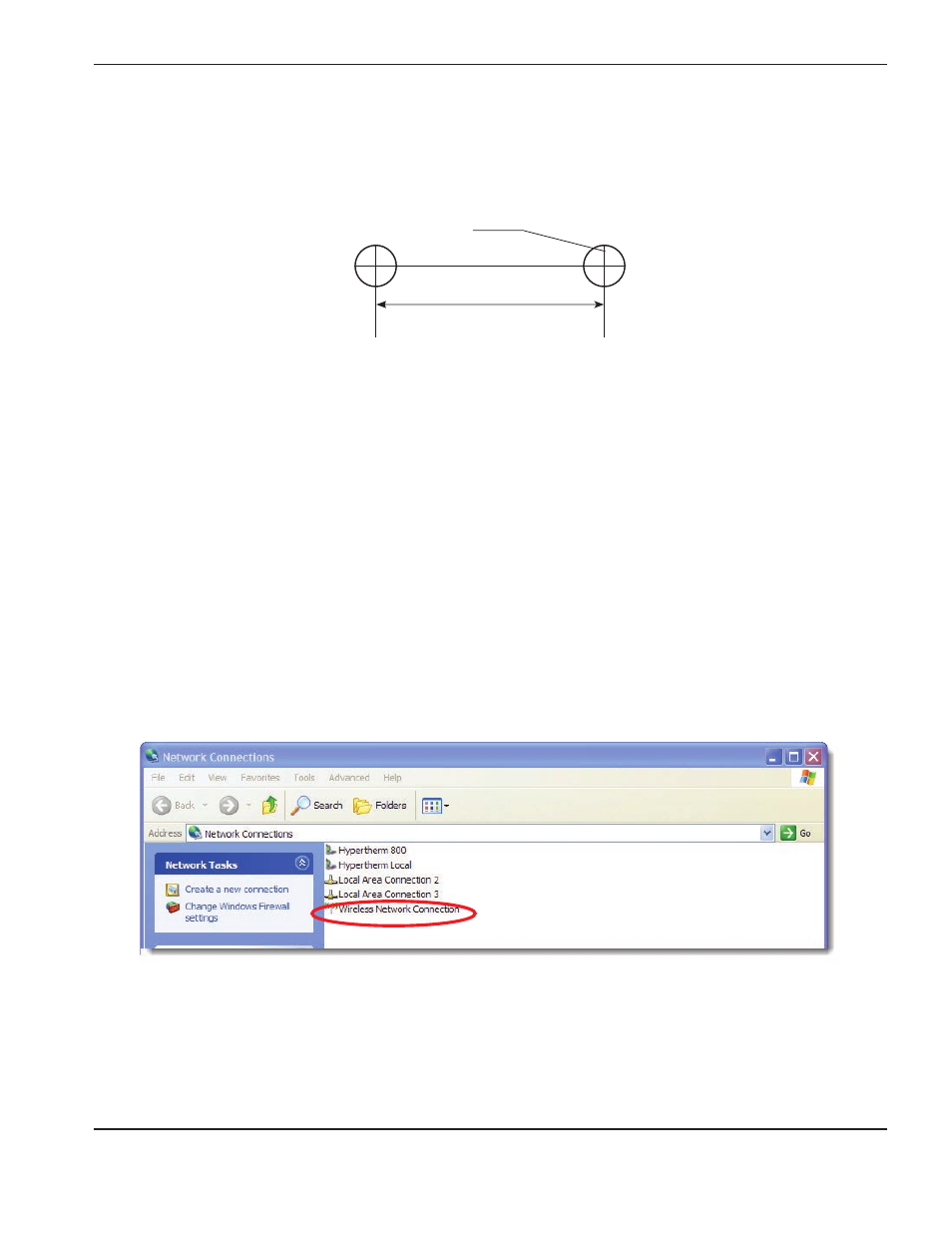

1. Après la sélection d’un emplacement de montage adéquat pour l’antenne, percer deux trous de 6,35 mm de
diamètre dans le boîtier auxiliaire de la CNC comme indiqué ci-dessous (échelle du croquis non respectée).
Retirer les bavures à l’intérieur et à l’extérieur.
36 mm
diamètre
6,35 mm
2. Enfiler chaque socle d’antenne à monter au boîtier à travers un des trous et le fixer à l’aide d’une rondelle et d’un
écrou. S’assurer que le socle de l’antenne est en contact avec du métal non peint du boîtier afin de permettre une
bonne mise à la terre.
3. Connecter les antennes au socle et les pointer vers le haut.
4. Connecter les câbles aux connecteurs coaxiaux de la carte réseau sans fil. S’assurer de ne pas tordre ou nouer les
câbles. Les câbles d’extension doivent être en totalité à l’intérieur du boîtier de la CNC. Seules les antennes sont
montées sur l’extérieur du boîtier.
5. Rétablir l’alimentation en courant alternatif à la CNC.
vérification du réseau sans fil dans Windows
À la sortie de l’usine, les lecteurs de carte réseau sans fil sont installés sur la MicroEDGE Pro. Pour vérifier le réseau
sans fil dans Windows :
1. Mettre la MicroEDGE Pro sous tension.
2. Sélectionner Configs > Mot de passe et entrer le mot de passe Configurations spéciales.
3. Sélectionner Systèmes > Outils réseau. La boîte de dialogue Connexions réseau s’ouvre et affiche toutes les
connexions réseau.
