Page 75: Connecteur du servo hypath -25
InstallatIon
MicroEDGE Pro
Manuel d’instructions 807292 Révision 1
2-25
Connecteurs du servo à 4 axes HyPath
Le circuit imprimé du servo à 4 axes HyPath fournit les connexions du lecteur et de l’encodeur pour au plus 4 axes
de servo indépendants. Le circuit imprimé comprend deux connecteurs circulaires. Chaque connecteur fournit des
connexions pour deux axes de servo indépendants.
Les affectations des axes sont effectuées dans le logiciel Phoenix dans l’écran des Axes. Pour de plus amples
renseignements, consulter le Manuel d’installation et de configuration du logiciel Phoenix.
Connecteur du servo HyPath
Utiliser les renseignements suivants pour créer des câbles de servo HyPath.
Le connecteur de servo HyPath est un connecteur circulaire à 37 contacts :
• Connecteur de câble : AMP 206150-1
• Contacts des prises femelles : AMP 164164 (16 – 18 AWG), AMP 164163 (20 – 24 AWG)
• Kit Hypertherm : 228491

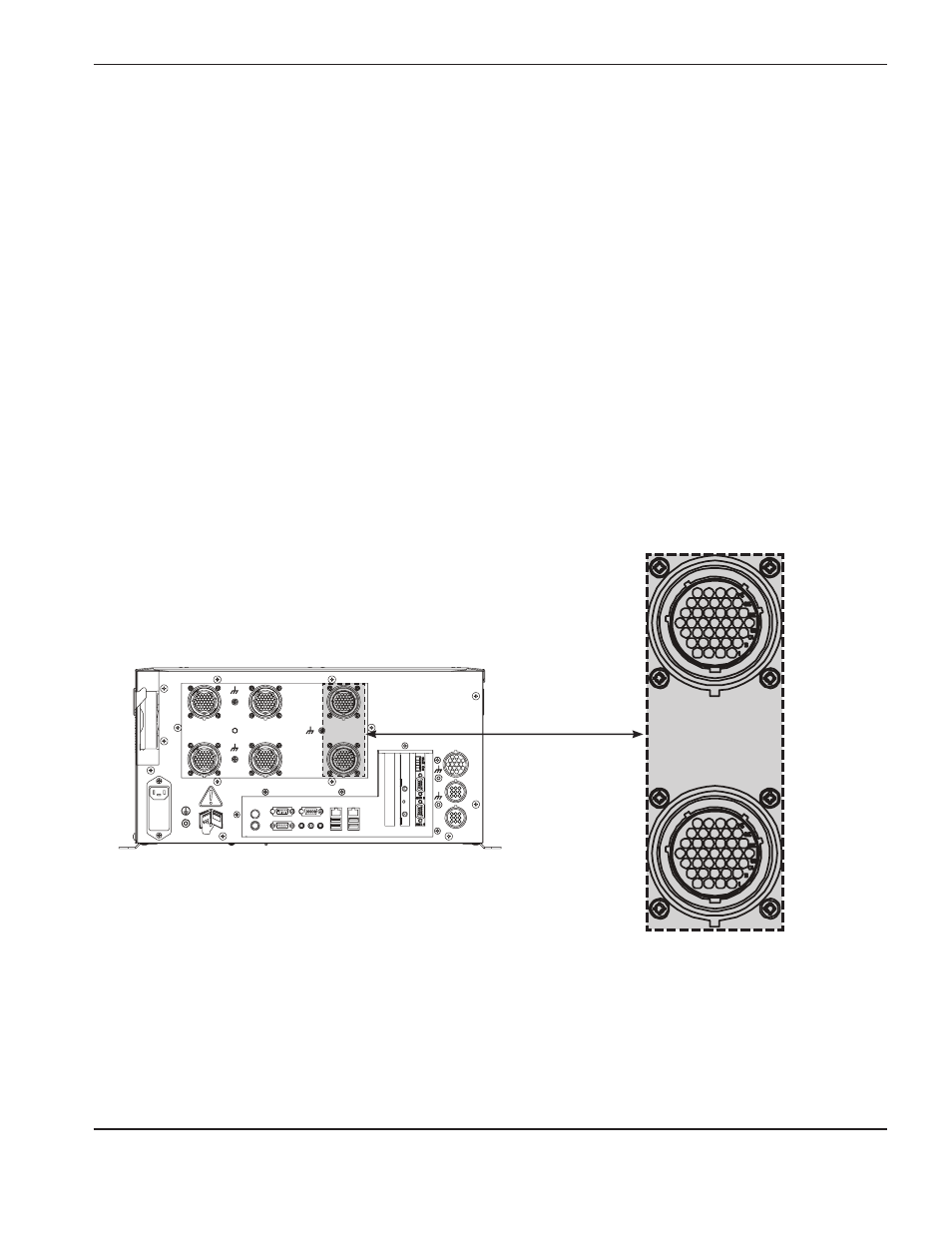

Emplacement des connecteurs du servo à 4 axes
Connecteurs du
servo HyPath
J3 Axes 1 – 2
J4 Axes 3 – 4
