EntrEtiEn Et diagnostics
MicroEDGE Pro Manuel d’instructions 807292 Révision 1 4-11
Test du THC
AvERTISSEMENT !
Pour empêcher des mouvements de la table, déconnecter tous les câbles des axes de la CNC avant
d’exécuter ce test.
Exécuter ce test si :
• Le contact de la buse ne fonctionne pas correctement. Par exemple, l’IHS qui utilise un contact ohmique ne capte
pas la plaque ou est imprécis ; la torche se déplace vers la plaque pendant la coupe sans se rétracter ; ou la torche
s’amorce dans l’air.
• La réaction de la tension de l’arc ne fonctionne pas correctement.
• La torche s’éloigne ou se rapproche de la plaque pendant la première partie d’une coupe après le perçage.
Pour tester un port THC :
1. Dans l’écran de l’interface de la machine, appuyer sur le port THC qui doit être testé.

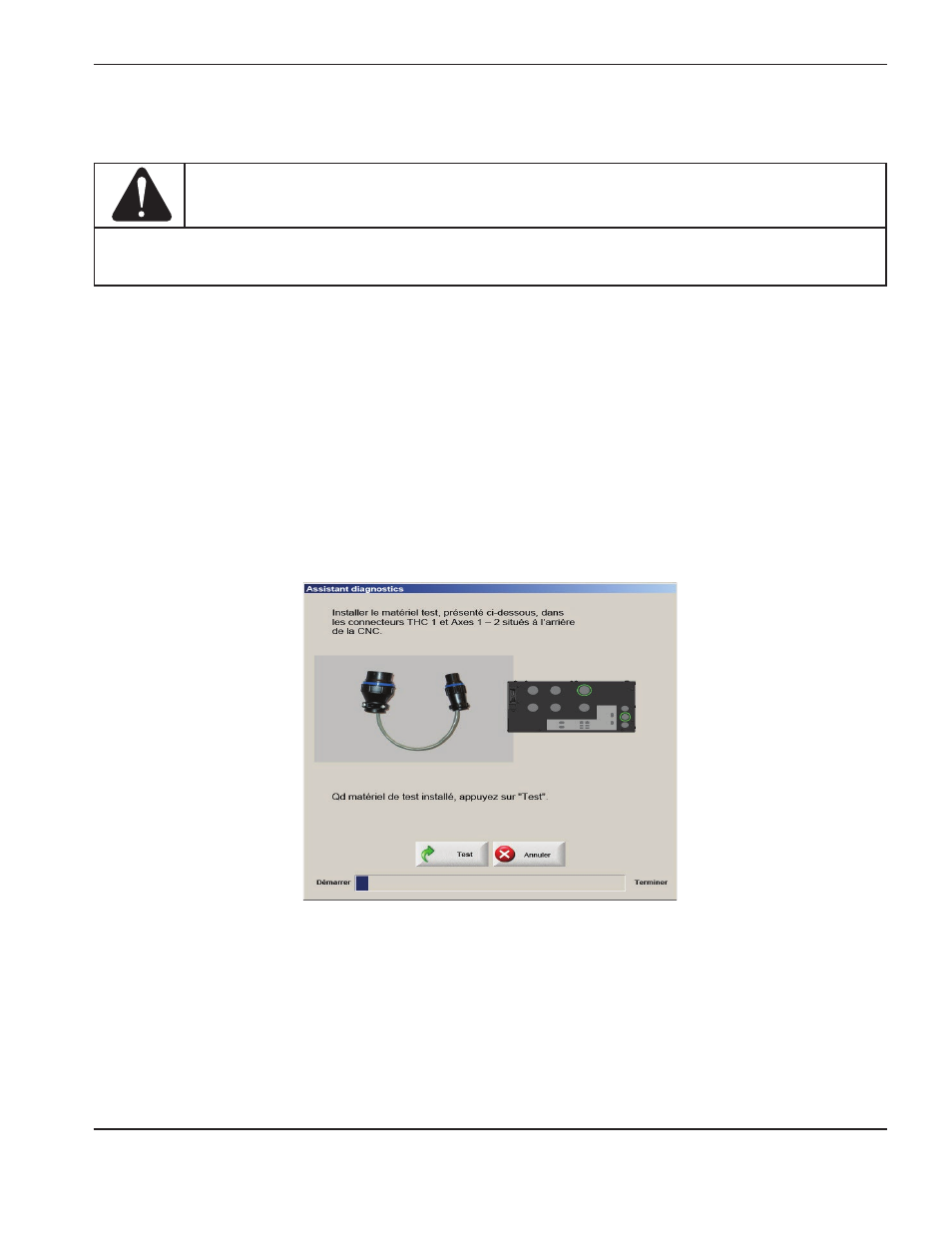

2. Suivre les instructions qui apparaissent sur l’écran pour connecter le câble de test THC au port THC sélectionné
et au port de l’axe 1 – 2 (HyPath) ou X/Y (Picopath). Utiliser le testeur bleu pour HyPath et le jaune (non illustré)
pour Picopath.
3. À partir de l’écran de l’interface machine, sélectionner Test. Le système affichera un message qui vous informera si
le test a réussi.
Si le test échoue, contacter votre FEO ou l’intégrateur de votre système pour qu’il vérifie ou remplace les composants
dans l’ordre suivant :
1. Carte de l’interface de champ analogique
2. Câble plat
3. Carte d’entrée analogique
