InstallatIon
2-6 MicroEDGE Pro Manuel d’instructions 807292 Révision 1

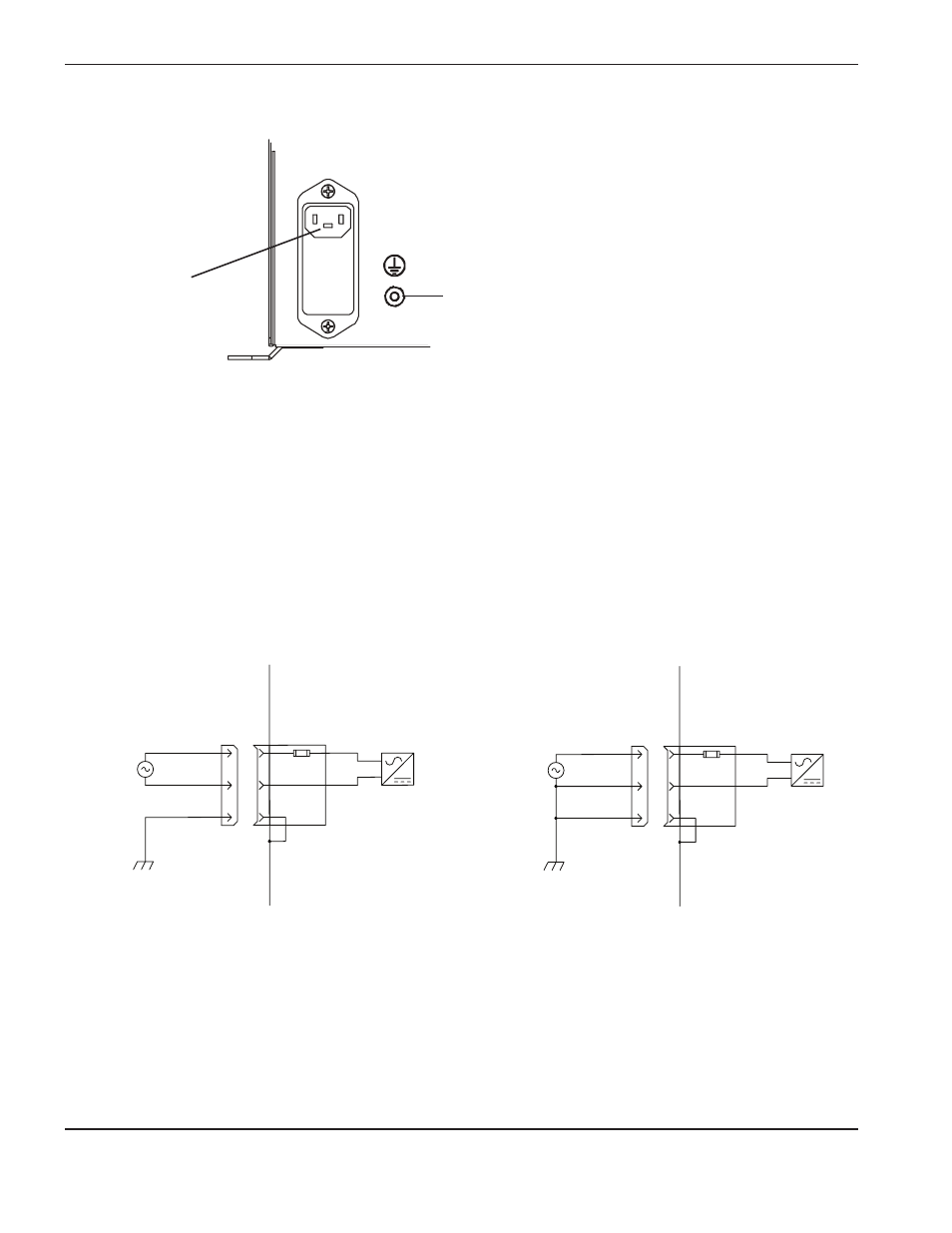

Écrou et rondelle de
sécurité de la masse
n° 10-32
Connecteur
d’alimentation c.a.
Alimentation courant alternatif
Capacité du fusible –2 A, 250 V, fusion temporisée
Câble d’alimentation
Un câble d’alimentation c.a. est un équipement standard pour l’Amérique du Nord et il est envoyé avec la MicroEDGE
Pro CNC. Pour les autres régions, la CNC est expédiée avec un connecteur d’alimentation uniquement pour permettre
à l’utilisateur de créer une combinaison connecteur et câble qui réponde aux exigences de la réglementation locale et
des connexions électriques.
Pour créer un câble d’alimentation, utiliser la prise (108842) expédiée avec la MicroEDGE Pro CNC, puis connecter
un câble à trois fils pour les signaux phase, neutre et terre conformément aux réglementations électriques locales. Pour
en savoir plus sur les spécifications électriques, consulter la rubrique Alimentation du tableau des Spécifications du
système dans la section Spécifications. Consulter également les schémas ci-dessous fournis à titre d’exemples.
Note : La boîte à fusible est universelle et contient un fusible, conformément aux réglementations électriques locales.
L1 – ligne
Terre de protection
Module d’entrée
d’alimentation L1 – ligne
Neutre
Terre de
protection
Module d’entrée
d’alimentation
Câble d’alimentation fourni
par le client
(avec neutre)
Câble d’alimentation fourni
par le client
(sans neutre)
MicroEDGE Pro CNC
(à la livraison)
1 fusible : 2 A
5 x 20 mm
1 fusible : 2 A
5 x 20 mm
MicroEDGE Pro CNC
(à la livraison)
L2 – ligne
Exemples de câblage d’entrée v c.a.
