InstallatIon
2-10 MicroEDGE Pro Manuel d’instructions 807292 Révision 1

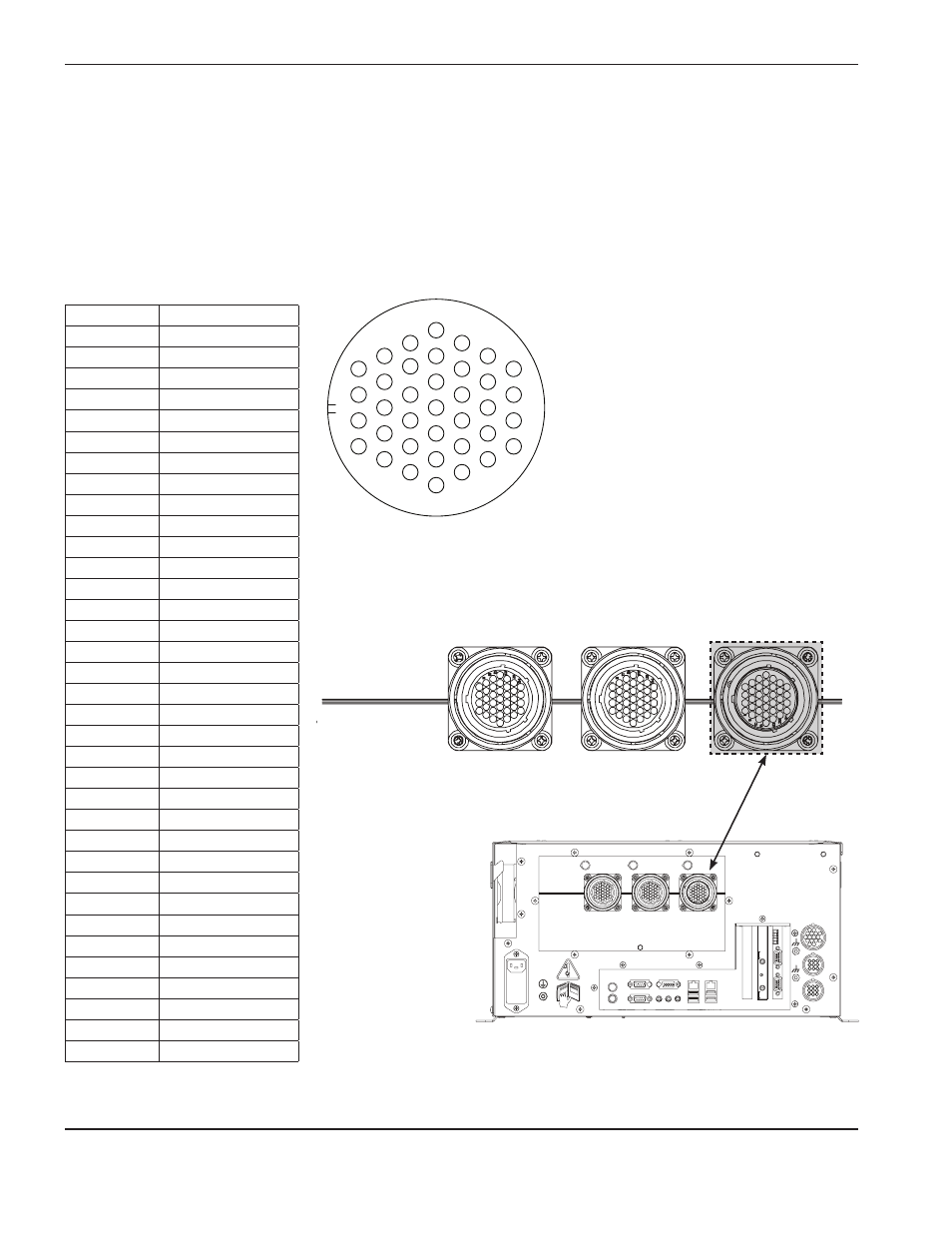

Connecteur E/S Picopath
Utiliser les informations suivantes pour créer des câbles E/S Picopath.
Le connecteur E/S Picopath correspondant est un connecteur circulaire à 37 contacts :
• Connecteur de câble AMP 208470-1
• Contacts des prises femelles : AMP 66101-3 (16 – 18 ga), AMP 66105-3 (20 – 24 ga)
• Kit Hypertherm : 228490
1
5
10
16
23
29
34
4 9
15
22
28
33
37
Contact N° Signal
1 Entrée 1
2 Entrée 2
3 Entrée 3
4 Entrée 4
6 Entrée 6
8 Entrée 8
9 Entrée 9
10 Entrée 10
11 Entrée 11
12 Entrée 12
13 S.O.
14 +24 V c.c.
15 +24 V c.c.
16 S.O.
17 24 V Commun
18 24 V Commun
19 S.O.
20 S.O.
21 Sortie 1
22 Sortie 2
23 Sortie 3
24 Sortie 4
25 Sortie 5
26 Sortie 6
27 Sortie 7
28 Sortie 8
29 Sortie 9
30 Sortie 10
31 Sortie 11
32 Sortie 12
33 Protecteur E/S
34 +24 V c.c.
35 +24 V c.c.
36 24 V Commun
37 24 V Commun
Connecteur E/S Picopath J8
Connecteur E/S Picopath
AxES z/W
LECT/ENCoD
AxES x/y
LECT/ENCoD E/S
