EntrEtiEn Et diagnostics
4-24
MicroEDGE Pro
Manuel d’instructions 807292 Révision 1
Circuit imprimé de
distribution d’alimentation
Carte mère
Logements PCI (4)

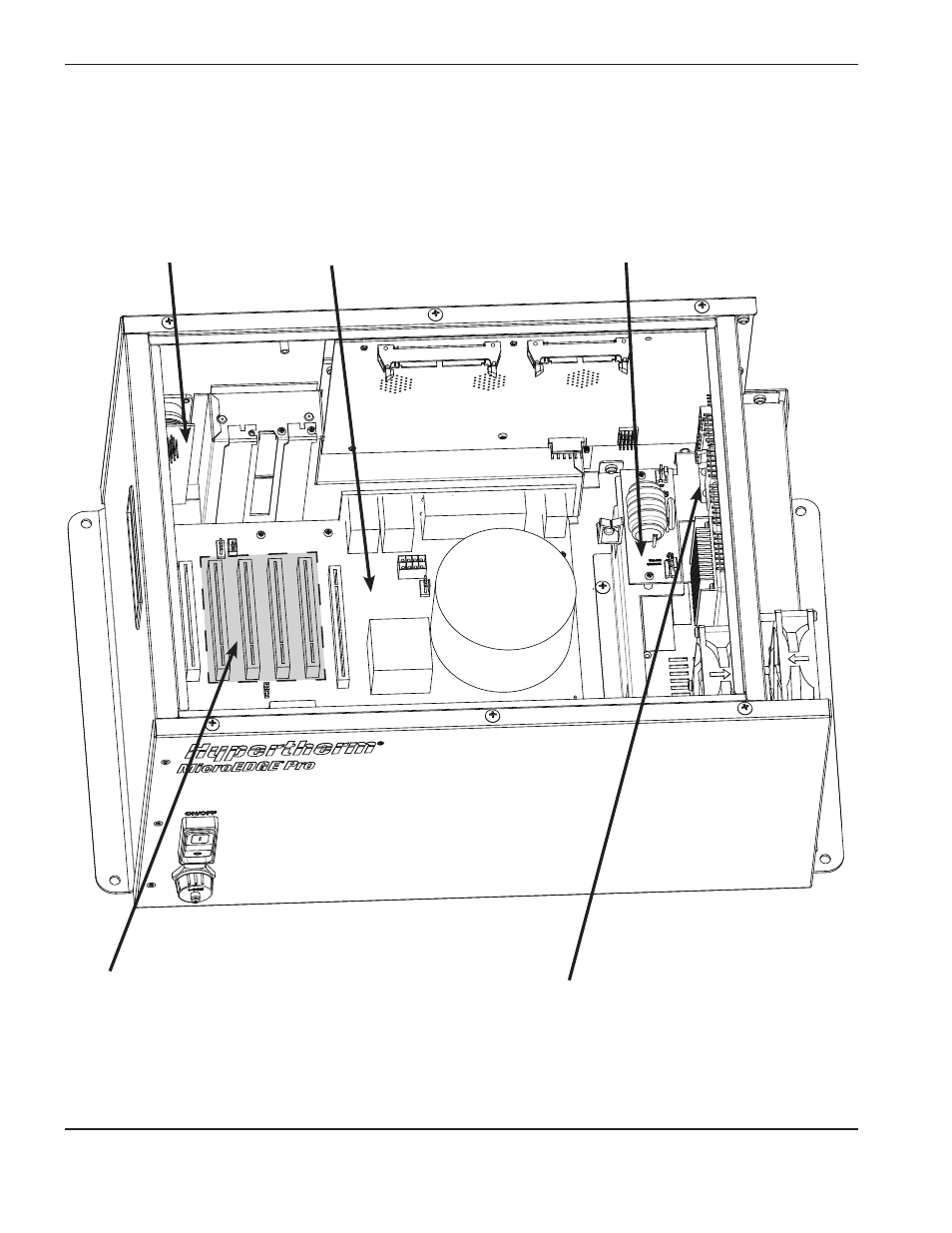

vue interne de la MicroEDGE Pro CNC
Emplacements et renseignements sur les composants
Les pages suivantes donnent des précisions sur les composants principaux de la MicroEDGE Pro. Se reporter à la
Section 5 Nomenclature des pièces, pour les kits de remplacements correspondants et les numéros de référence.
Carte d’expérimentation
analogique
Circuit imprimé de surtension
