InstallatIon
MicroEDGE Pro
Manuel d’instructions 807292 Révision 1
2-11

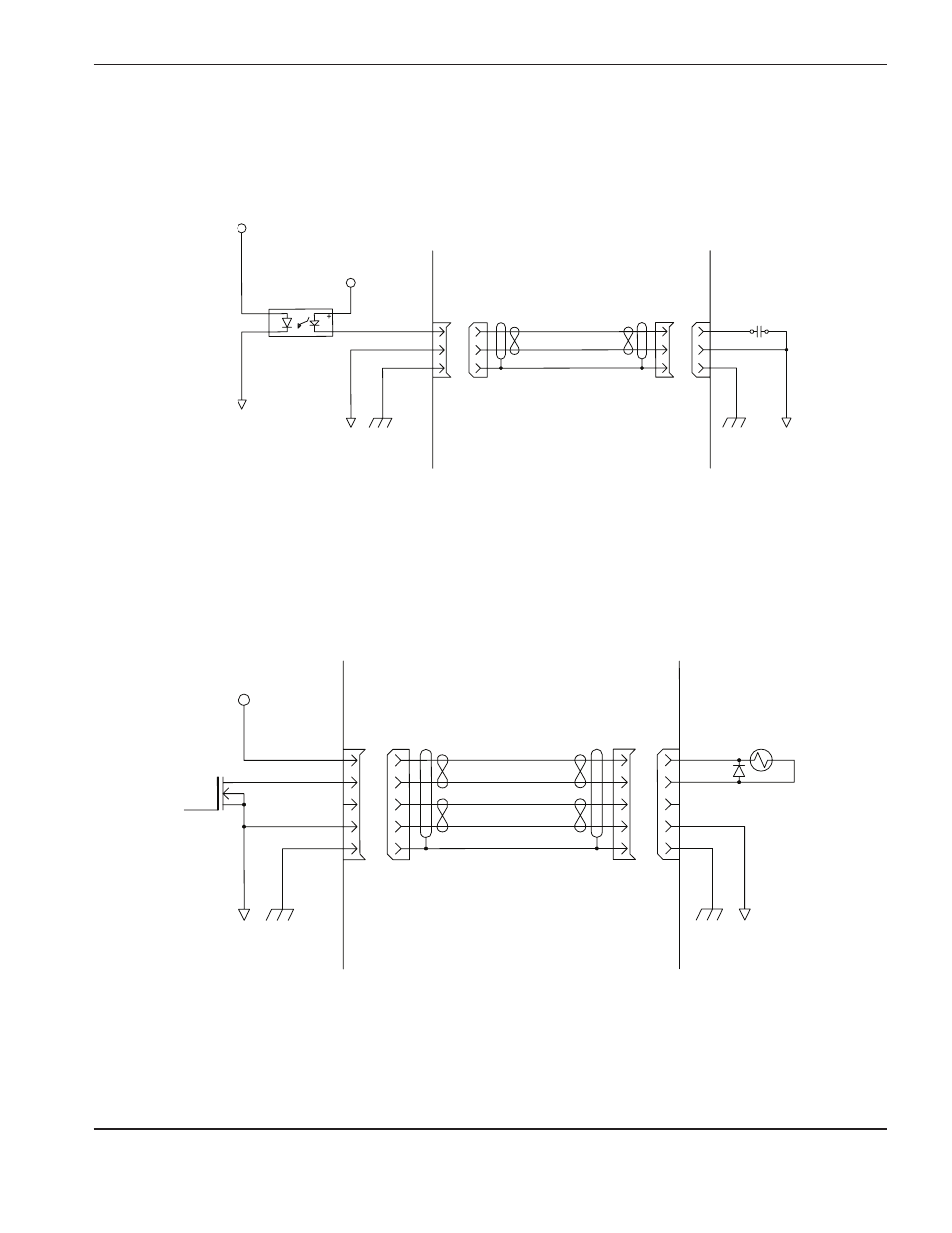

Exemples de circuit E/S Picopath
+24 V c.c.
Commun
Protecteur
37
Câble fourni par le client
Entrée – Immersion de la CNC
Circuit client
MicroEDGE Pro
Interrupteur
(normalement
ouvert)
+5 V c.c.
+24 V c.c.
Commun
Protecteur
37
Câble fourni par le client
Sortie, bobine 24 v c.c. – Immersion de la CNC
Circuit client
MicroEDGE Pro
Bobine de
24 V c.c.
avec diode
Transistor à
effet de champ
Entrée
Entrée
