EntrEtiEn Et diagnostics
4-10 MicroEDGE Pro Manuel d’instructions 807292 Révision 1
Test des axes
AvERTISSEMENT !
Pour empêcher des mouvements de la table, déconnecter tous les câbles des axes de la CNC avant
d’exécuter ce test.
Ce test vérifie le fonctionnement des axes. Il convient d’exécuter ce test si :
• Un axe dérive
• Il n’y a aucun mouvement
• Le mouvement est irrégulier
• Il y a un nombre important d’erreurs de position
• Plusieurs pièces ne sont pas coupées aux bonnes dimensions
Pour tester un axe :

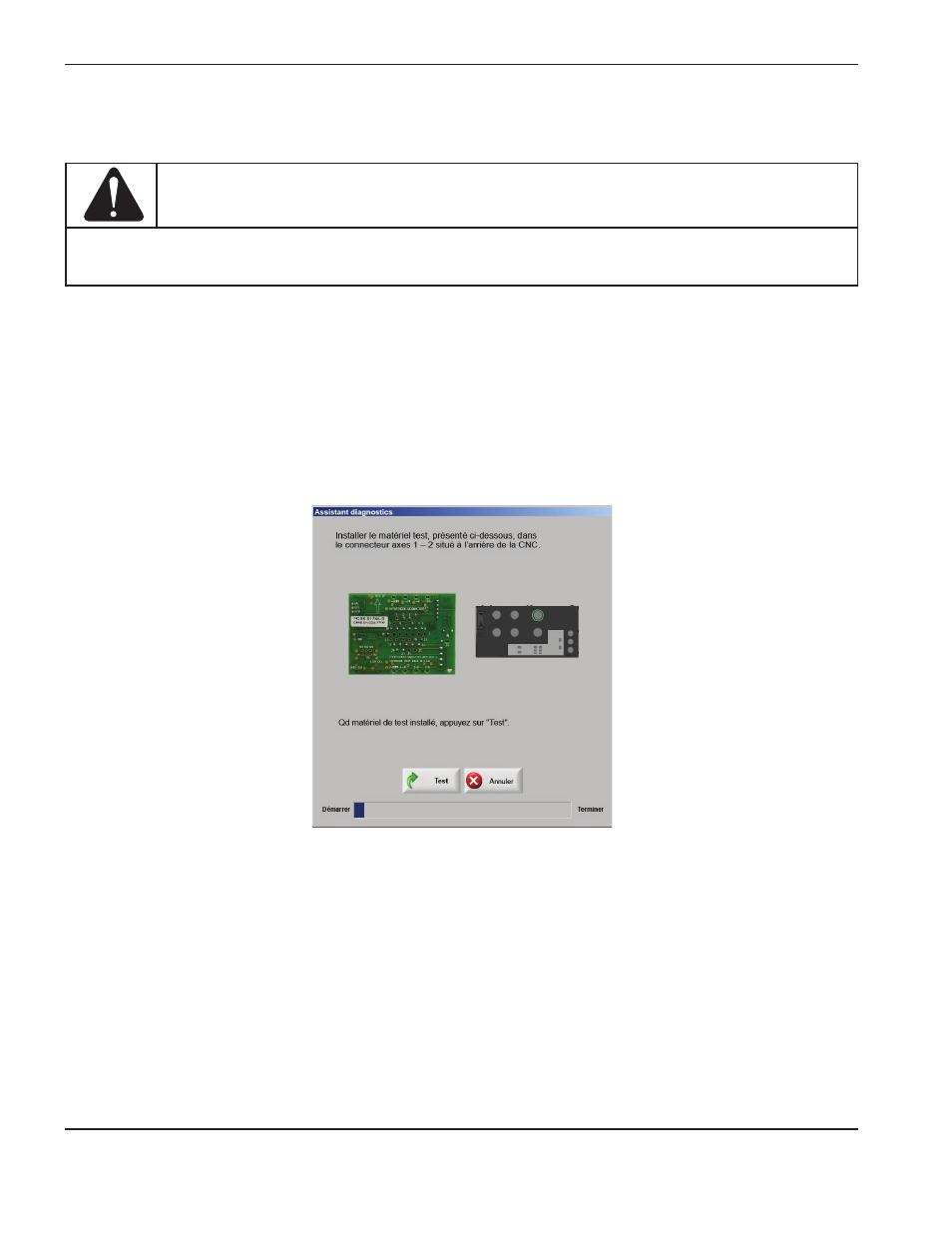

1. Dans l’écran de l’interface machine, sélectionner le port de l’axe à tester.
2. Suivre les instructions qui apparaissent sur l’écran pour connecter les axes HyPath (vert) ou Picopath (bleu) du
circuit imprimé du simulateur à la CNC sur le port de l’axe qui a été sélectionné.
3. Dans l’écran de l’interface de la machine, choisir Test. Le système affichera un message qui vous informera si le test
a réussi.
Si le test échoue, contacter votre FEO ou l’intégrateur de votre système pour qu’il vérifie ou remplace les composants
dans l’ordre suivant :
1. Interface du champ Servo à 4 axes
2. Câble plat
3. Carte de contrôle de mouvement
