InstallatIon
2-28 MicroEDGE Pro Manuel d’instructions 807292 Révision 1

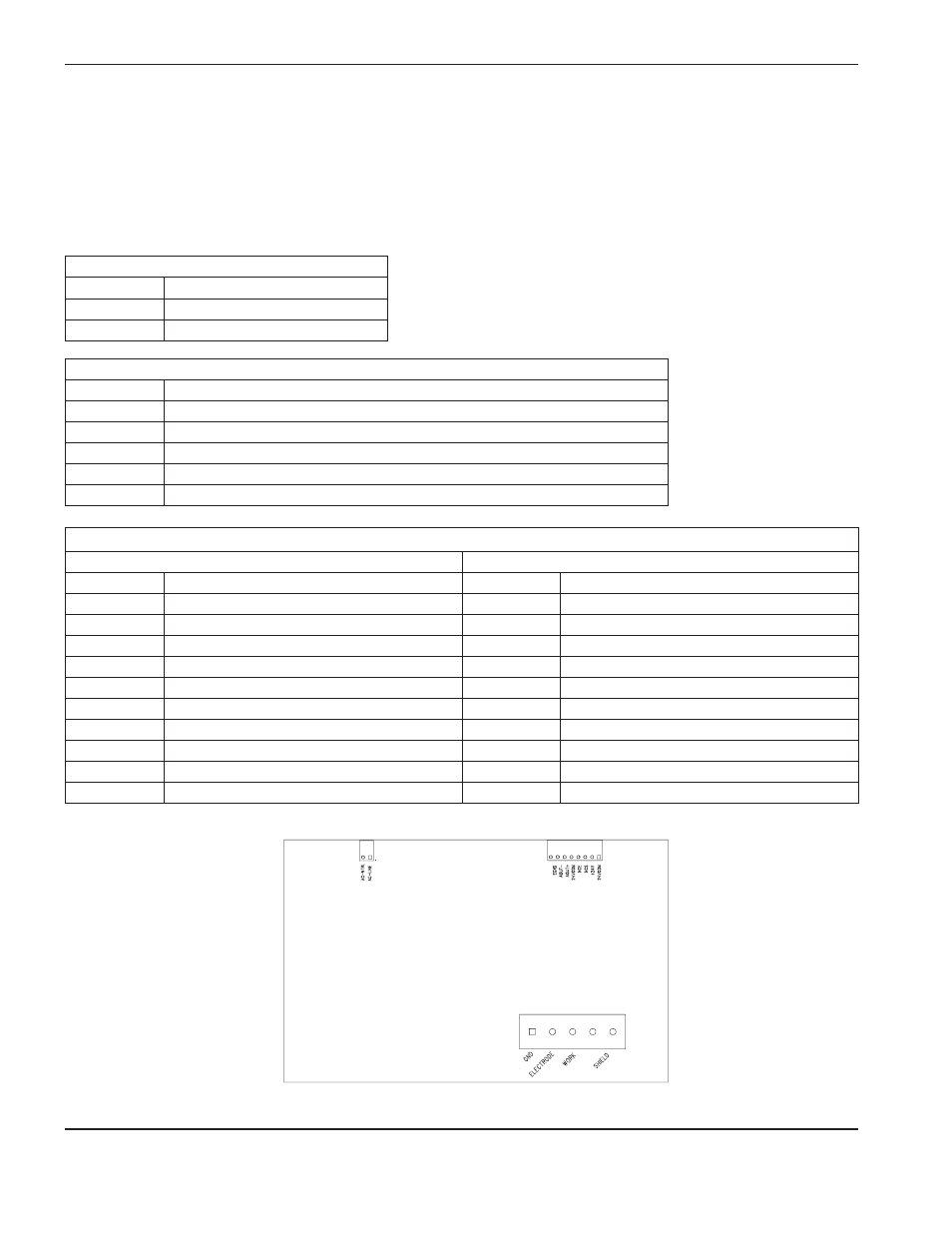

Spécifications du câble THC
Les tableaux suivants fournissent les détails des contacts pour les connecteurs de l’amplificateur du Sensor THC, de la
MicroEDGE Pro CNC et du circuit imprimé diviseur de tension (VDC3). Utiliser ces tableaux pour fabriquer les câbles
qui connecteront ces dispositifs dans votre configuration.
Contacts pour les connecteurs du circuit imprimé diviseur de tension 3 (vDC3)
Connecteur d’alimentation J1 sur vDC3
Contact N° Signal
1 Ligne 120 V c.a.
2 Neutre 120 V c.a.
Connecteur de champ J3 sur vDC3 (barrette de raccordement noire)
Contact N° Signal
1 Terre EMI
2 Électrode (connexion à une connexion négative dans le système plasma)
3 Travail (connexion à une connexion positive dans le système plasma)
4 Pas de connexion
6 Connexion de câblage de contact ohmique
Contact pour le câble entre J2 sur vDC3 et THC 1 sur la CNC
Connecteur E/S J2 sur vDC3 Connecteur THC1 sur la CNC
Contact N° Signal Contact N° Sorties
1 24 V c.c. commun (sortie) 1 24 V c.c. commun (entrée)
2 +24 V c.c. (sortie) 2 Capteur du contact de buse +
3 Capteur du contact de buse (sortie) 3 Capteur du contact de buse –
4 Capteur du contact de buse (entrée) 4 Activation du contact de buse +
5 24 V c.c. commun (sortie) 5 Activation du contact de buse –
6 Sortie analogique + 6 Entrée analogique +
7 Sortie analogique – 7 Entrée analogique –
8 Masse du châssis (protection du câble)
8 Maintien +
9 Maintien –
Circuit imprimé diviseur de tension (141201)
J1 J2
J3
