EntrEtiEn Et diagnostics
MicroEDGE Pro Manuel d’instructions 807292 Révision 1 4-13
Levier de commande et potentiomètre de vitesse
Avertissement ! Pour empêcher des mouvements de la table, déconnecter tous les câbles des axes de la
CNC avant d’exécuter ce test.
Pour tester le port du levier de commande et du potentiomètre de vitesse :

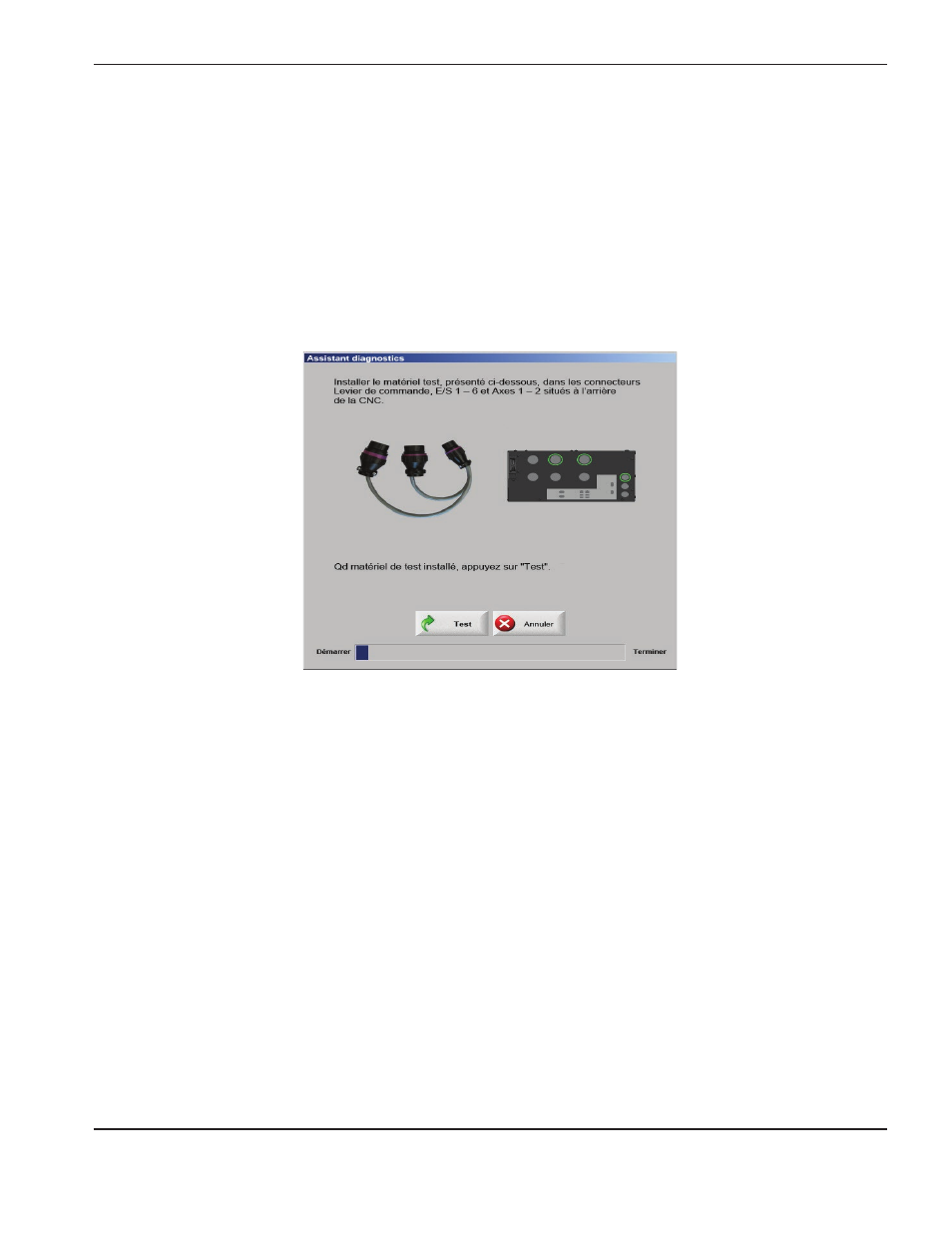

1. Dans l’écran de l’interface de la machine, choisir le port levier de commande/potentiomètre de vitesse.
2. Suivre les instructions qui apparaissent sur l’écran pour connecter le testeur HyPath (violet) au port du levier de
commande/potentiomètre, le port de l’axe 1 – 2 et le port d’E/S 1 – 6.
Pour un système Picopath, connecter le testeur marron au port du levier de commande/potentiomètre, le port X/Y et
le port E/S.
3. À partir de l’écran de l’interface machine, sélectionner Test. Le système affichera un message qui vous informera si
le test a réussi.
Si le test échoue, contacter votre FEO ou l’intégrateur de votre système pour qu’il vérifie ou remplace les composants
dans l’ordre suivant :
1. Carte de l’interface de champ analogique
2. Câble plat
3. Carte interface analogique
