InstallatIon
MicroEDGE Pro
Manuel d’instructions 807292 Révision 1
2-21

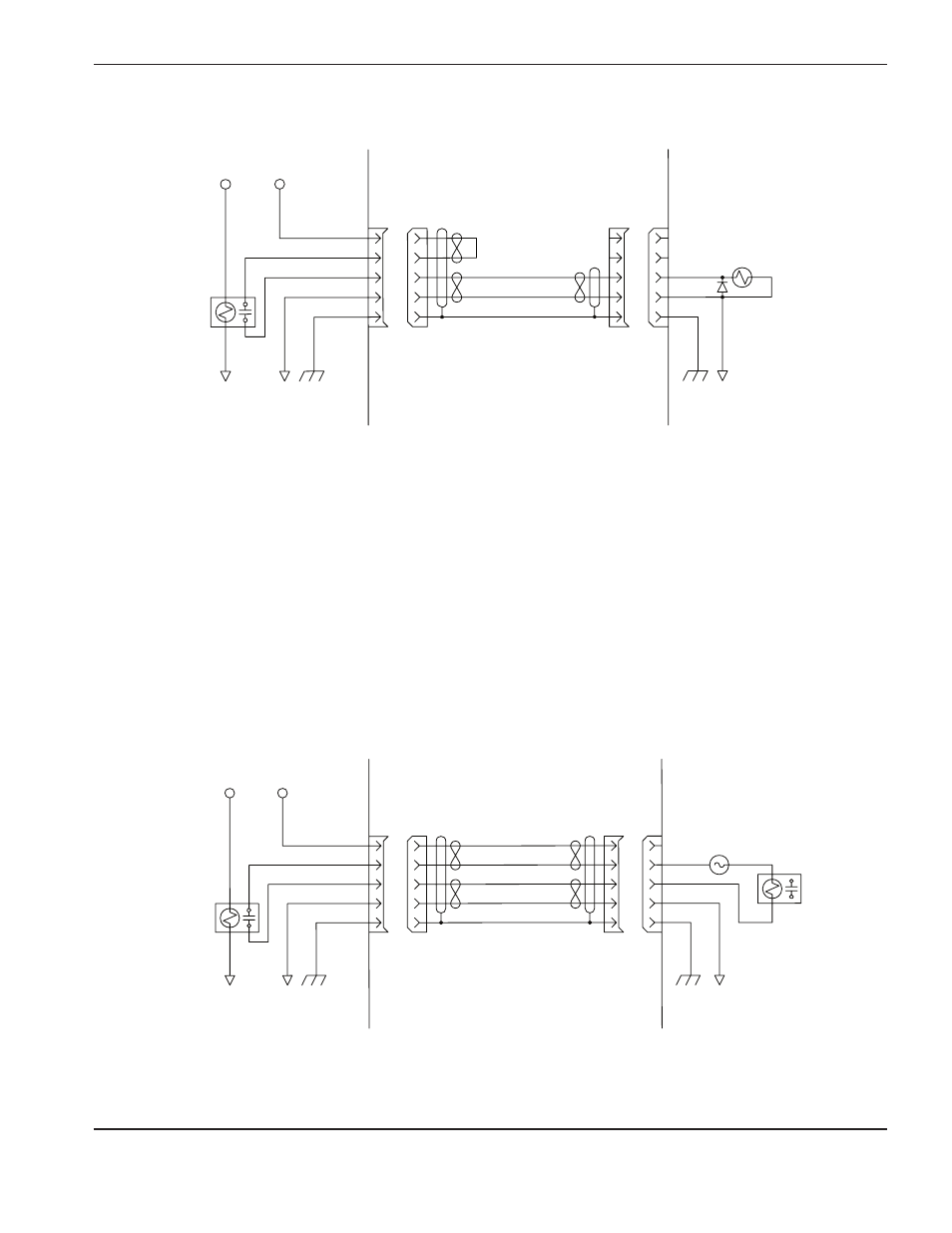

Connexion à une bobine de relais (2a et 2b). La tension de champ est fournie par le client.
2a.
+24 V c.c.
Sortie A
Commun
Protecteur
37
Câble fourni par le client
Bobine 24 v c.c. — alimentation par la CNC
Circuit client
MicroEDGE Pro
Sortie B
Relais
003179
Bobine 24 V c.c.,
avec diode
+24 V c.c.
37
Câble fourni par le client
Relais c.a. — fourni par le client
Circuit client
MicroEDGE Pro
Relais
003179
Relais c.a.
V c.a.
1c.
Sortie A
Commun
Protecteur
Sortie B
