InstallatIon
2-18 MicroEDGE Pro Manuel d’instructions 807292 Révision 1
Entrées HyPath
• Utilisent une logique positive exigeant une tension positive pour activer l’entrée.
• Sont des couplages optiques qui ont une plage de +4,7 V minimum à +32 V maximum. Résistance de série interne
= 4,7 kΩ.
• Réglage de champ à 24 V c.c. sur le circuit imprimé servo à 4 axes HyPath avec une utilisation externe totale
de 1,5 A.
• Connexion à un opto-isolateur, généralement rencontrée dans un THC et une source de courant plasma.

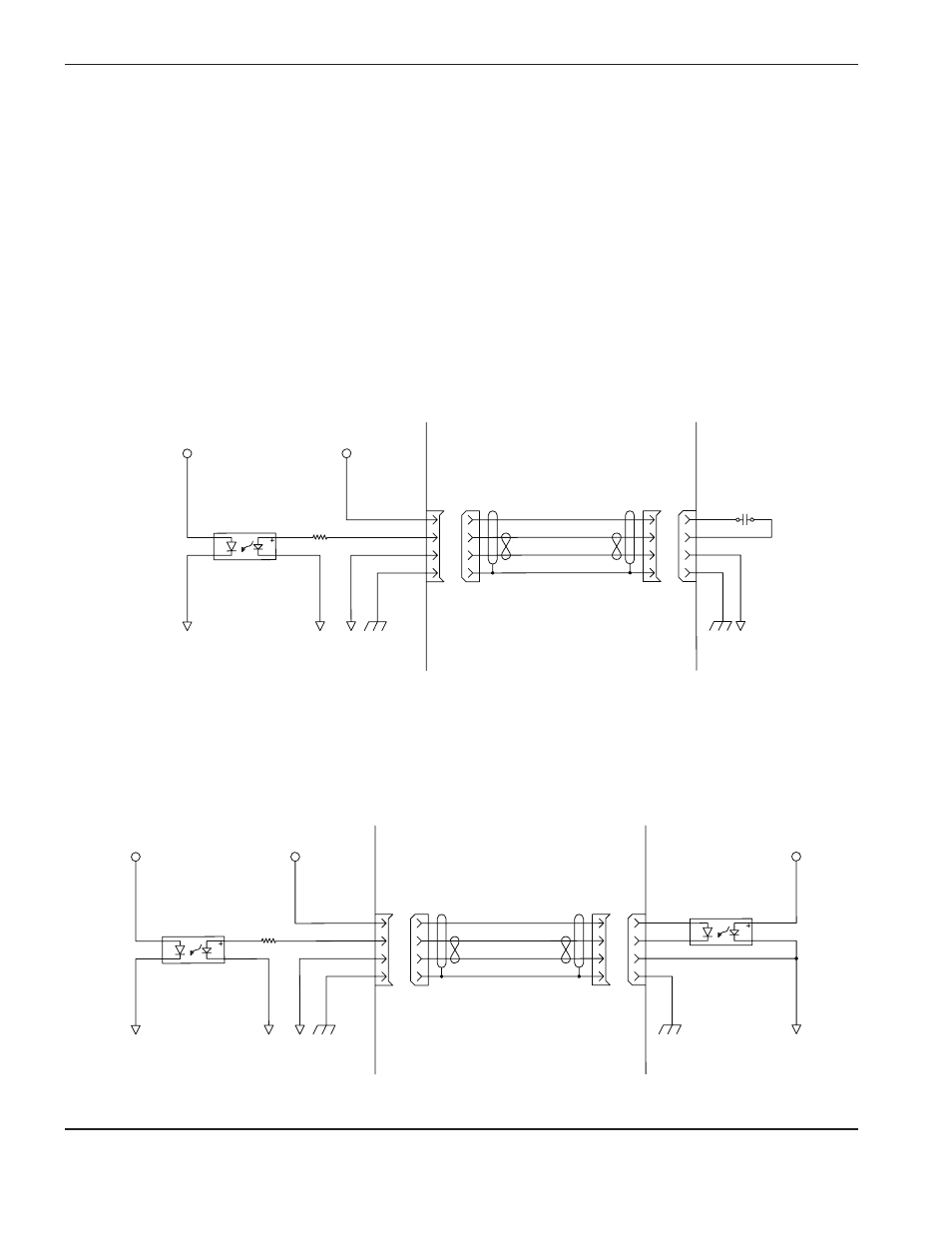

Exemples de circuits d’entrée HyPath
• Connexion à un contacteur de fin de course, un bouton-poussoir, un interrupteur de position initiale, un interrupteur
de sélection de la station (interrupteur à levier), un contact de relais, ou un interrupteur d’arrêt d’urgence.
+5 V c.c. +24 V c.c.
4,7 kΩ Entrée
Commun
Protecteur
37
Câble fourni par le client
Interrupteur normalement ouvert, fourni par le client
Circuit client MicroEDGE Pro
4,7 kΩ
Protecteur
37
Câble fourni par le client
Interrupteur opto-isolateur, fourni par le client
Circuit client MicroEDGE Pro
V c.c.
Entrée
Commun
+5 V c.c. +24 V c.c.
