Montage de la CNC
Avant de configurer la MicroEDGE Pro CNC, installer tous les composants du système à l’aide des instructions
appropriées.
Ne pas laisser les composants du système non montés sur une armoire ou sur le sol.

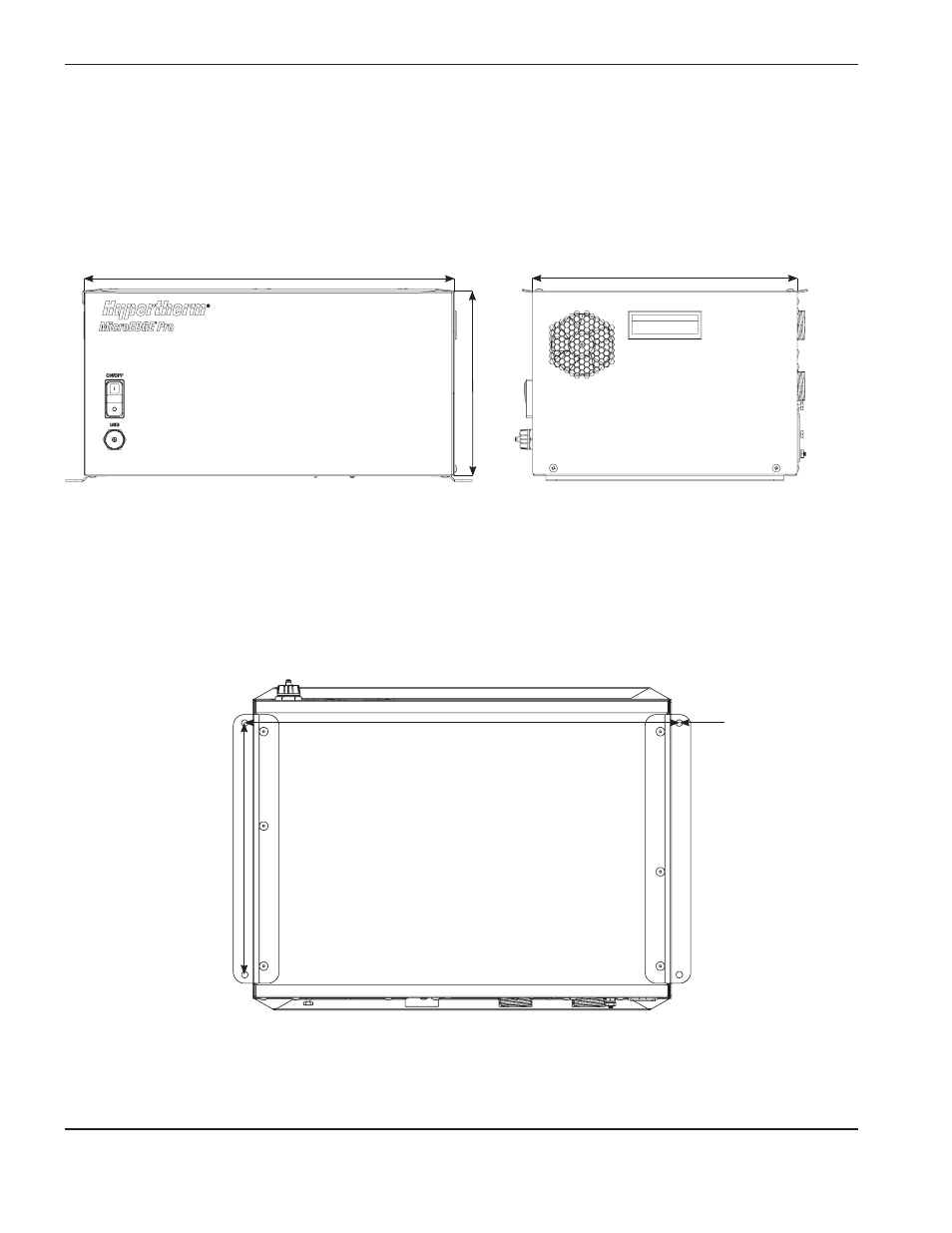

vues avant et latérale de la MicroEDGE Pro CNC
463 mm
238 mm
332 mm
Schémas des orifices de montage au bas de la CNC
Si vous évoluez d’une CNC MicroEDGE à une MicroEDGE Pro, les schémas des orifices de montage sont les mêmes
sur les deux systèmes.
Schéma de montage de la MicroEDGE Pro
483 mm
279 mm
0,281 po de
diamètre pour
des boulons
de 6 mm
