EntrEtiEn Et diagnostics

MicroEDGE Pro

Manuel d’instructions 807292 Révision 1

4-27

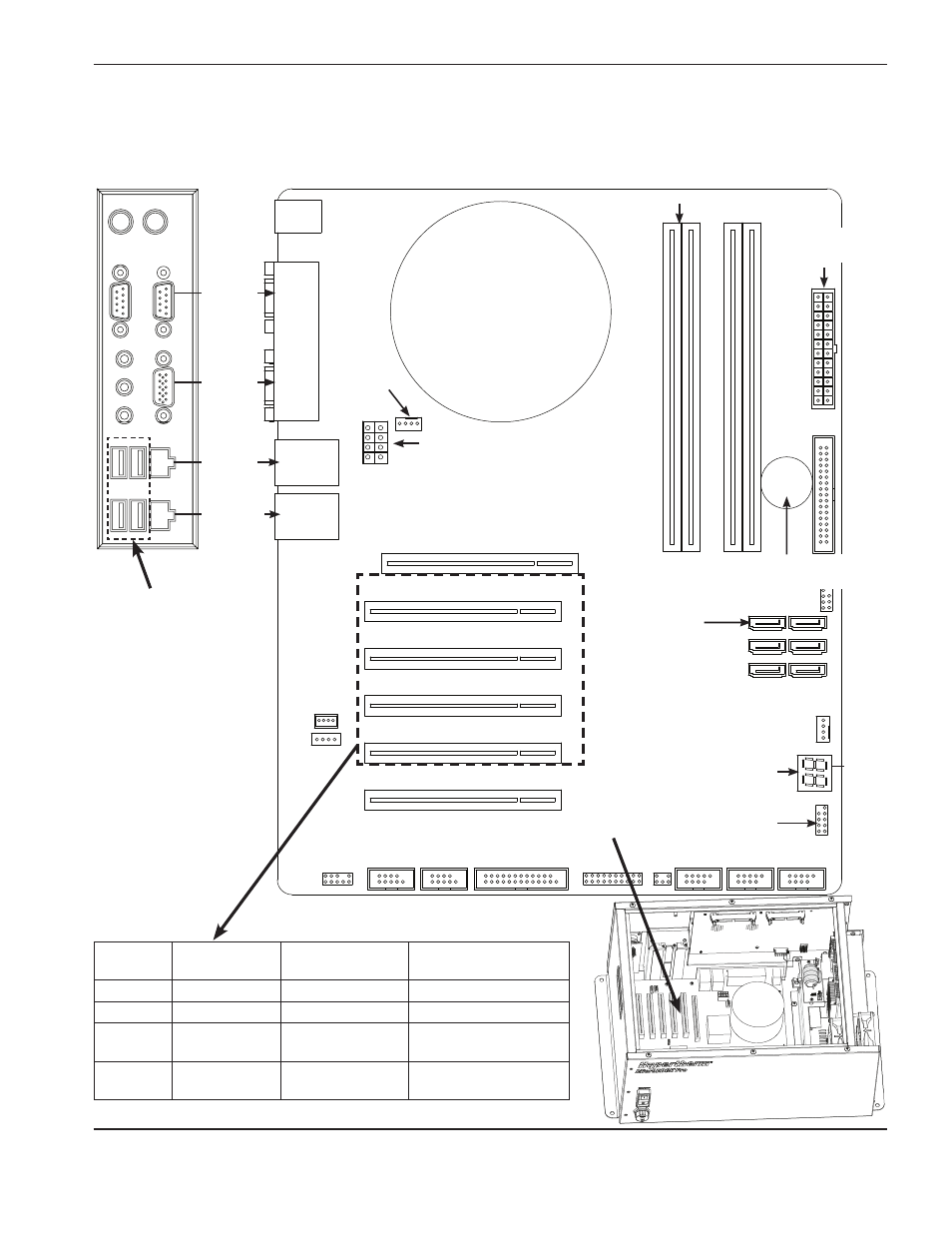

Carte mère (141110)

Affichage POST

(le statut prêt est

00)

DIMM 1 – RAM 1 GB

Signaux Marche/Arrêt

de la carte mère

Unité centrale

Connecteur

d’alimentation ATX

PCI 1

PCI 2

PCI 3

PCI 4

PCI 5 (non utilisé)

Pile pour la

mémoire CMOS

Connecteur

d’alimentation

ATX 12 V

Logement

PCI

Picopath

HyPath

SERCoS II ou

SERCoS III

1

Non utilisé

Non utilisé

Carte utilitaire/Série

2

Sans fil

Sans fil

Sans fil

3

MCC/Utilitaire/

Série

MCC/Utilitaire/

Série

Carte maître

4

Circuit imprimé

analogique

Analogique

Non utilisé

Ports USB (4)

Connecteur

SATA pour

disque dur

Pile PCI

Port

LAN

Port

Hypernet

Connecteur

du ventilateur

du châssis

COM3 COM4

(RS-232)

Port

VGA

Ports

série
