InstallatIon
2-32 MicroEDGE Pro Manuel d’instructions 807292 Révision 1
Configuration E/S SERCoS III
La configuration des E/S du SERCOS III de la MicroEDGE Pro est conforme à la norme SERCOS III. Les détails
complets de cette spécification ne peuvent être abordés dans ce manuel. Pour de plus amples renseignements sur
l’installation de la EDGE Pro SERCOS III CNC,, consulter le Manuel d’installation et de configuration du logiciel
Phoenix Séries V9 (806410). Pour des informations complètes au sujet de la technologie et des spécifications
SERCOS, visiter le http://www.sercos.com.

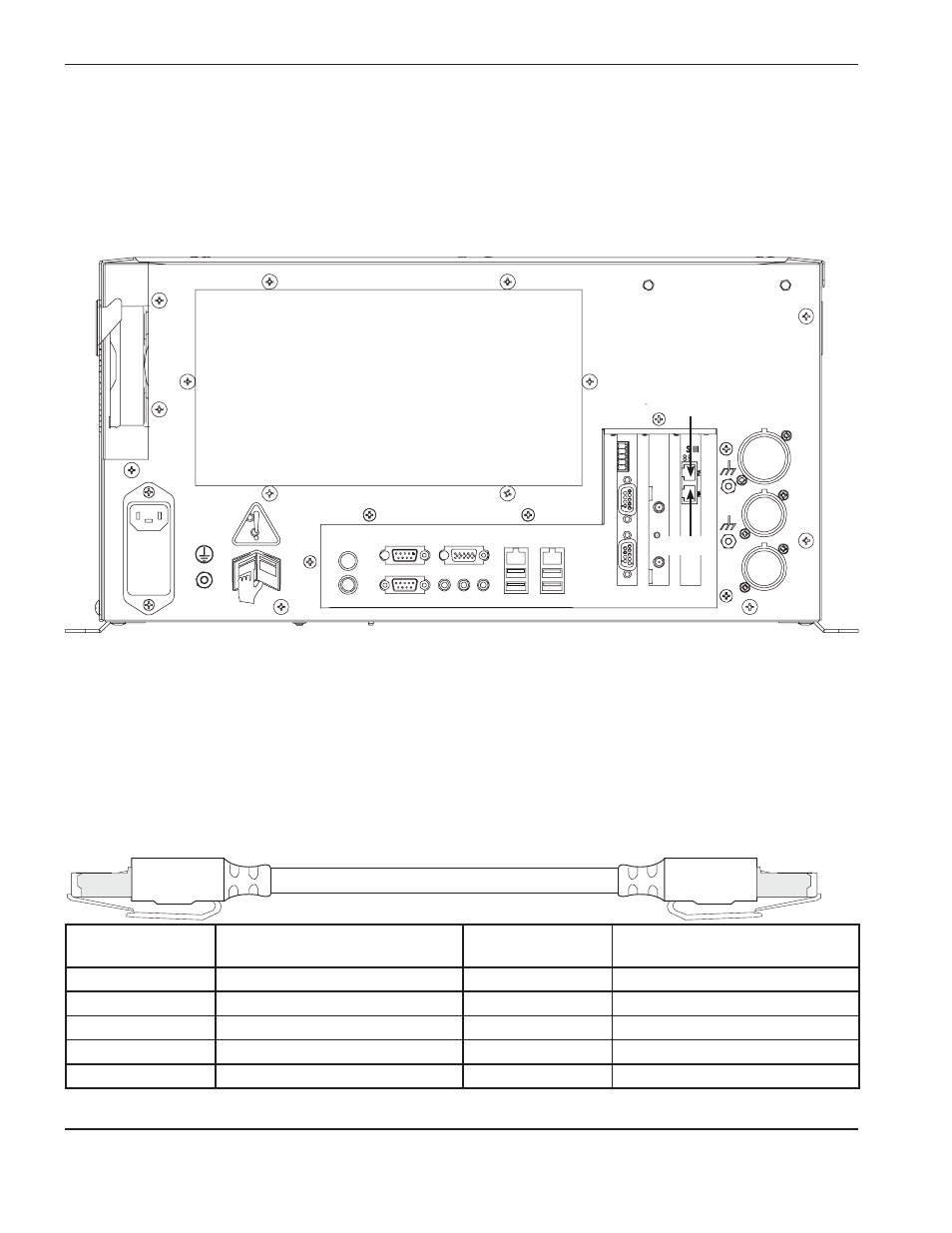

vue arrière de la MicroEDGE Pro CNC avec SERCoS III
Port 1
Port 2
Câble SERCoS III
Un câble Ethernet Cat-5e blindé relie l’interface d’E/S SERCOS III située à l’arrière du boîtier de la CNC à l’armoire
de l’amplificateur d’entraînement. Au moins un câble est requis pour cette connexion afin de créer une seule ligne
SERCOS III qui relie le Port 1 (P1) de la CNC à tous les entraînements de l’armoire à amplificateur d’entraînement.
Pour créer un anneau SERCOS III qui assurera la redondance et la sécurité de la communication, connecter un second
câble entre le Port 2 (P2) de la CNC et l’armoire de l’amplificateur d’entraînement.
Numéro de
référence Longueur
Numéro de
référence Longueur
223212 3,0 m 223099 23,0 m
223222 6,0 m 223100 30,5 m
223119 7,5 m 223101 45,5 m
223223 10,5 m 223102 61,0 m
223008 15,0 m
